沙丘冻结表面风沙传输特征的风洞模拟研究
1.
2.
3.
Wind tunnel simulation of wind-sand transport characteristics over frozen dune surfaces
1.
2.
3.
收稿日期: 2024-10-16 修回日期: 2024-11-25
基金资助: |
|
Received: 2024-10-16 Revised: 2024-11-25
作者简介 About authors
李锦荣(1980—),男,内蒙古呼和浩特人,博士,正高级工程师,主要从事荒漠化防治方面研究E-mail:
关键词:
Keywords:
本文引用格式
李锦荣, 韩兆恩, 崔崴, 金筱霖, 豆春花.
Li Jinrong, Han Zhaoen, Cui Wei, Jin Xiaolin, Dou Chunhua.
0 引言
目前,对于冻结期风沙的研究集中于加拿大[6]、冰岛[7]、蒙古国[8-9]、中国的青藏高原[10-11]与东北黑土区[12-15],重点关注冻融循环导致土壤水热、土壤可蚀性和输沙率变化。相关沙漠、沙地冻结期风沙研究较少[16-18]。乌兰布和沙漠属于季节性冻融区,冬季-春初土壤冻结在该地区沙丘土壤风蚀与风沙运移过程中扮演着重要的角色。冬季沙丘表层土壤水分较春季有增加趋势[19],当沙丘土壤冻结,沙粒黏结发生粗化,较难蚀和难蚀颗粒含量升高,抗剪强度和抗蚀性增大[20];冻结时初始含水量的不同,土壤风蚀速率较非冻结下减小40%~98%[21]。因此,沙丘在冬季冻结阶段,受沙丘土壤水分冻结的影响,风蚀后冻结层裸露,出现冻结“裸斑”,必然导致沙粒运动及输沙过程会发生一定程度变化。
乌兰布和沙漠沿黄段入黄泥沙或以风沙流移动入黄,或以沙丘整体前移至河岸经河水冲刷坍塌形式入黄,或以降尘的形式沉降入黄[22]。该地区沿岸防护林带大多为20世纪80年代营造,由于生理生态因素防护林出现衰退,其中刘拐沙头和阎王鼻子段河岸风沙最为严重。不同的研究者对于入黄泥沙的估算结果不同,相差10万t以上[23-25],数据来源、统计方法、边界条件、影响因素的季节变化都会对估算结果产生影响。随着当地政府治理程度的增加,沙丘移动速度有减缓的趋势[26],治理区域风沙活动得到一定的控制[27]。但乌兰布和沙漠段冬春季降水稀少、大风频繁,沿岸仍有风沙向黄河输送。因此,明确不同季节入黄风沙的差异,特别是冬季沙丘表面冻结后的风沙输移,可以进一步深入理解冻结期风沙输移机理,为完善冬季入黄量估算方法提供参考依据。
基于此,本研究通过风洞模拟试验,对乌兰布和沙漠沿黄段流动沙丘冬季风沙过程进行研究,观测不同风速及含水率下冻结前后风沙土沙源输沙率及风沙流变化,模拟野外冻结“裸斑”出现后的风沙流结构,明晰冻结层出现对风沙流的影响,揭示风沙土冻结对风沙运移的作用。
1 材料与方法
1.1 采样地概况
本研究所用沙样,采集自黄河几字弯区域生态环境变化与综合治理野外科学观测研究站(简称几字弯站)流动沙丘。研究站位于乌兰布和沙漠东北缘黄河左岸,内蒙古乌海市水利枢纽与巴彦淖尔市磴口县三盛公水利枢纽之间,行政区划隶属内蒙古自治区阿拉善盟阿拉善左旗(图1)。该区域属于典型的中温带大陆性干旱季风气候,气候干燥,雨量稀少,多年平均降水量142.7 mm,集中在7—10月,多年平均蒸发量2 258.8 mm,平均湿度40.8%,年日照时长约3 200 h,冬季每日日照时长7~8 h。年平均气温8.0 ℃,冬季最低气温-20.47 ℃,低于0 ℃天数达100 d,全年无霜期140~160 d。春冬季风沙活动频繁,地表风蚀强烈,5~7 m·s-1风速占起沙风的70%以上,年平均风速4.8 m·s-1,风向以西北、西风为主,平均年大风日数10~32 d,多年平均扬沙日数75~79 d,并伴有沙尘暴现象。土壤主要为风沙土,结构松散,有机质含量5.52 g·kg-1,pH值8.87。冻结期昼夜温度、湿度变化对土壤表层凝结水的形成产生影响,凝结水含量即表层土壤水分含量0.13%~0.35%,10~100 cm土层土壤含水量1.5%~4.3%。冬季沙丘土壤冻结层最深可达81 cm,冻结层下方为未冻结湿沙层,上方为流动干沙层。研究站附近植被稀疏,盖度约3%,以荒漠植被、沙生植被、草原化荒漠等抗旱耐盐碱植被种类为主,分布于流动沙丘丘间低地,常见植物种包括梭梭(Haloxylon ammodendron)、沙拐枣(Calligonum mongolicum)、油蒿(Artemisia ordosica)等。
图1
1.2 试验设计
为研究沙丘土壤冻结后对风沙输移的影响,在风洞内进行风沙土冻结前后风沙土风沙流观测试验。风洞试验在包头达茂旗中国水利水电科学研究院内蒙古阴山北麓草原生态水文国家野外科学观测研究站进行。风洞总长29 m,最大输出功率185 kW,为直流正压吹气式风洞,洞体分为进风喇叭口、风机段、渐变段、转角段、稳定段、收缩段、试验段及扩散段,试验段12.6 m(长)×2.5 m(宽)×1.8 m(高),风速2~30 m·s-1连续可调。依据前期在几字弯站流动沙丘迎风坡进行风速廓线测定数据,在风洞整流段后设置过粗糙元,将风洞试验过程中风速廓线调整到与几字弯站流沙测定的风速廓线相近似的风速垂直分布形式(图2)。

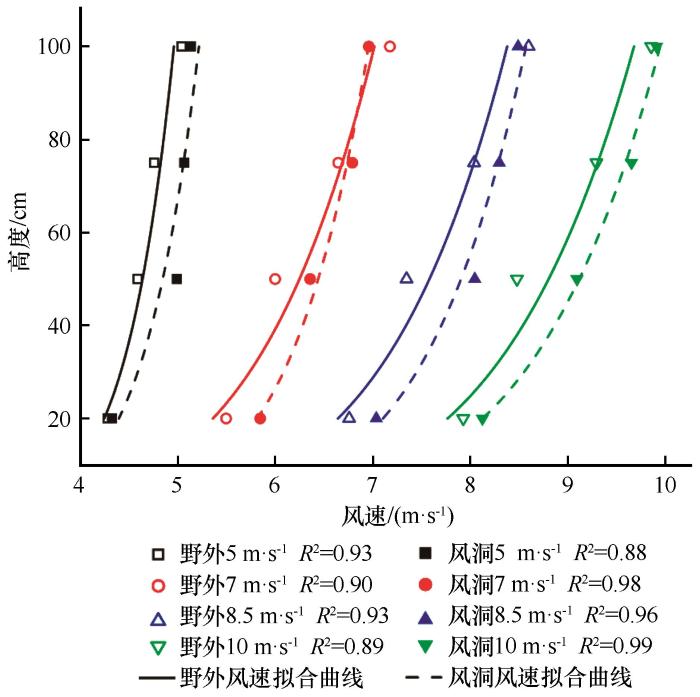

图2
图2
风洞模拟野外下垫面风速廓线
Fig.2
Wind speed contours simulated in the wind tunnel under outdoor ground conditions
表1 沙源铺设参数
Table 1
沙源类型 | 沙源长度/cm | 沙源宽度/cm | 沙源厚度/cm | 土壤水分/% | 风速/(m·s-1) |
---|---|---|---|---|---|
湿沙层(非冻结) | 300 | 100 | 5 | 0.28、1~5 | 5、7、8.5、10、12 |
冻结层 | 300 | 100 | 5 | 0.28、1~5 | |
自然干沙+冻结 | 100+200 | 100 | 5 | 0.28+1~5 |

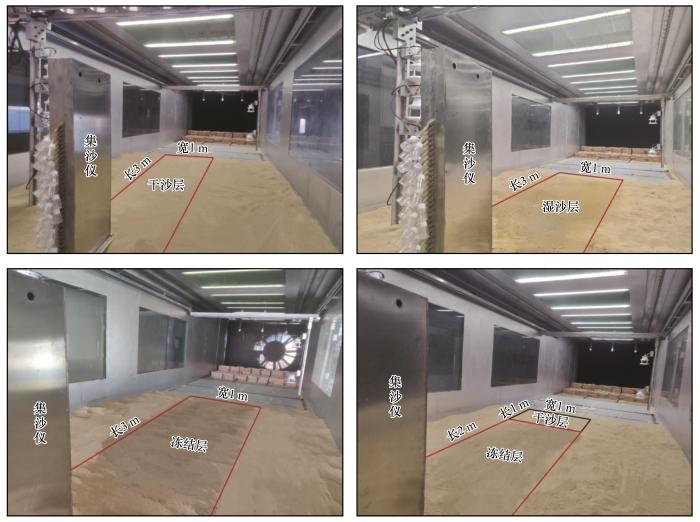

图3
用单宽输沙率对收集到的沙物质进行分析,单宽输沙率是指单位宽度上的沙物质输沙量[28]:
式中:Q表示单宽输沙率,g·cm-1·h-1;Wt 表示输沙总量(本试验为集沙仪0~40 cm高度层收集的沙物质总量),g;L表示集沙仪进沙口宽度(本试验进沙口宽度为2 cm),cm;t为集沙时间,h。
各高度层输沙率计算公式为:
式中:qfi 为第i层集沙仪输沙率,g·cm-2·h-1;qi 为第i层沙量,g;s为集沙盒进沙口面积,cm2。
2 结果与分析
2.1 单宽输沙率的变化
各含水率梯度不同风速下非冻结、冻结、干沙+冻结风沙土沙源单宽输沙率随风速增大呈增加趋势(图4),随含水率升高呈减小趋势(图5)。含水率0.28%沙源在非冻结与冻结下,单宽输沙率未达到统计学差异(P>0.1),即自然干沙在冻结前后,输沙率无差异;含水率1%~5%非冻结风沙土沙源单宽输沙率比自然干沙(CK,0.28%)沙源单宽输沙率减小11%~99%;冻结沙源单宽输沙率比非冻结沙源减小3%~91%;干沙+冻结风沙土沙源单宽输沙率比冻结沙源增大27%~93%,比非冻结沙源增大3%~92%,比CK减小49%~97%。配对T检验表明,各含水率梯度下,非冻结沙源与冻结沙源单宽输沙率呈显著差异(P<0.05),与干沙+冻结沙源呈极显著差异(P<0.01);干沙+冻结沙源与冻结沙源输沙率呈极显著差异(P<0.01)。总体来看,干沙+冻结沙源输沙率>非冻结沙源输沙率>冻结沙源输沙率。

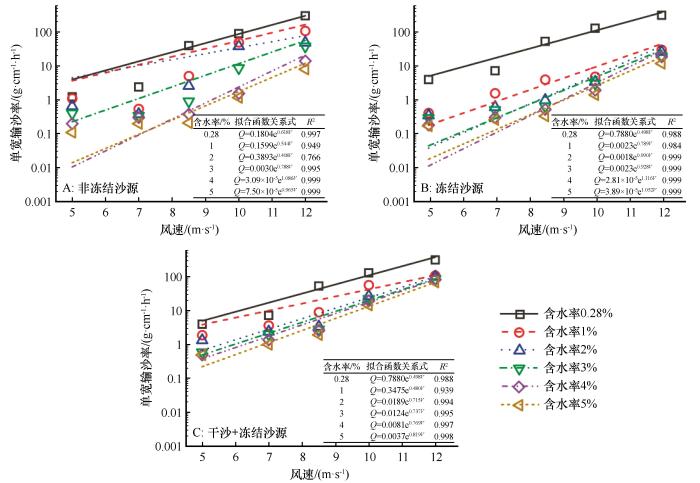

图4
图4
不同含水率梯度3种模拟沙源单宽输沙率
Fig.4
Three kinds of simulated sand source unit width sediment transport rate with different water content gradients

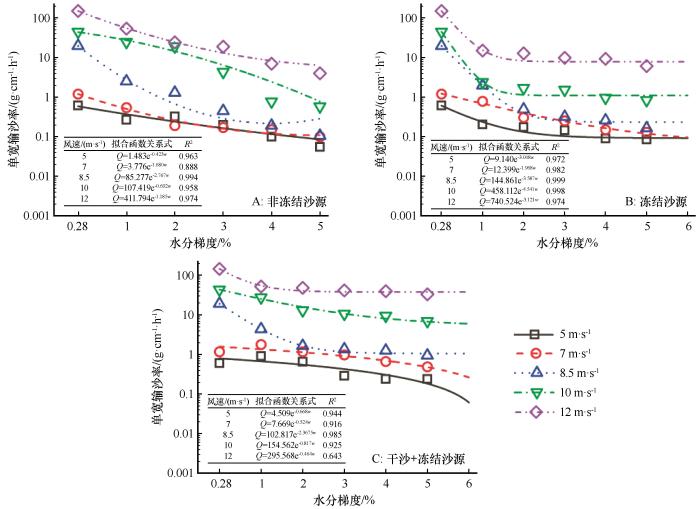

图5
图5
不同风速梯度3种模拟沙源单宽输沙率
图中y轴为lgx。
Fig.5
Three simulated sand source unit width sediment transport rates with different wind speed gradients
对风速V及风沙土含水率w与3种沙源单宽输沙率Q的关系进行非线性曲面拟合,3种沙床下输沙率与风速、含水率符合指数变化规律。非冻结、冻结以及干沙+冻结沙源条件下关系式分别为:Q=0.145e0.727V-0.884w (R2=0.985)、Q=2.399e0.480V-3.095w (R2=0.970)及Q=0.189e0.689V-0.507w (R2=0.923),风速、含水率对非冻结沙源单宽输沙率的贡献率分别为45.13%、54.87%;冻结沙源条件下风速、含水率对单宽输沙率的贡献率分别为13.43%、86.57%,冻结后含水率对输沙率的贡献明显增加;干沙+冻结风沙源条件下,风速、含水率对输沙率的贡献率分别为57.61%、42.39%,干沙源增加,风速的贡献率有增加的趋势。
2.2 冻结风沙土输沙垂直分布

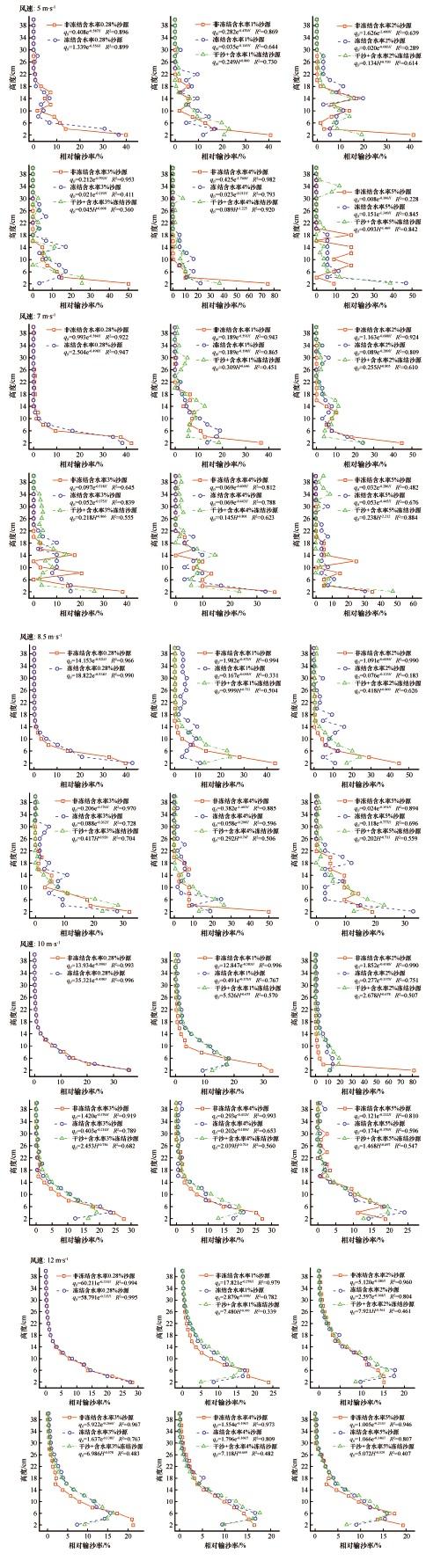

根据非冻结、冻结以及干沙+冻结风沙土沙源qfi 随高度H的变化可知,不同高度的输沙率随风速增大而增加(图6)。含水率0.28%时,非冻结与冻结风沙流各层无显著差异(P>0.1);含水率1%~5%时,非冻结与冻结风沙流各层呈显著差异(P<0.05);干沙+冻结风沙土沙源风沙流与自然干沙沙源及冻结沙源风沙流呈显著差异(P<0.05)。
图6
图6
各风速下3种沙源输沙率随高度变化
Fig.6
The sediment transport rate of three sand sources varies with height under different wind speeds
非冻结沙源输沙率随高度升高而减小;冻结沙源及干沙+冻结沙源输沙率随高度升高呈先增大后减小的规律,这种规律称为“象鼻效应”,相对输沙率最大值出现在2~6 cm高度,说明沙粒在经过冻结层,与冻结床面发生碰撞过程中获得更多的动能,更多的沙粒跳跃到更高的高度。
采用多种函数进行拟合,发现非冻结与冻结风沙土沙源输沙率(qfi )与高度(H)函数关系为双参数指数函数
2.3 冻结风沙土风沙流结构
非冻结风沙土沙源风沙流下层(0~2 cm)输沙率比自然干沙减小3%~99%,输沙率占比随风速以及含水率的增加呈波动减小趋势;中层(2~10 cm)输沙率比自然干沙风沙流减小38%~99%,输沙率占比随风速增加呈先增后减的趋势,随含水率的升高波动变化;上层(10~40 cm)输沙率比自然干沙风沙流减小26%~99%,输沙率占比随风速增加呈先减后增的趋势,随含水率的升高而波动增加(图7)。下层为蠕移输沙占比,中上层为跃移输沙占比,含水率0.28%的自然干沙风沙流中,蠕移输沙量约占36%,跃移输沙量约占64%;含水率1%~5%非冻结沙源风沙流中,平均蠕移输沙占比约35%,平均跃移输沙占比约65%。

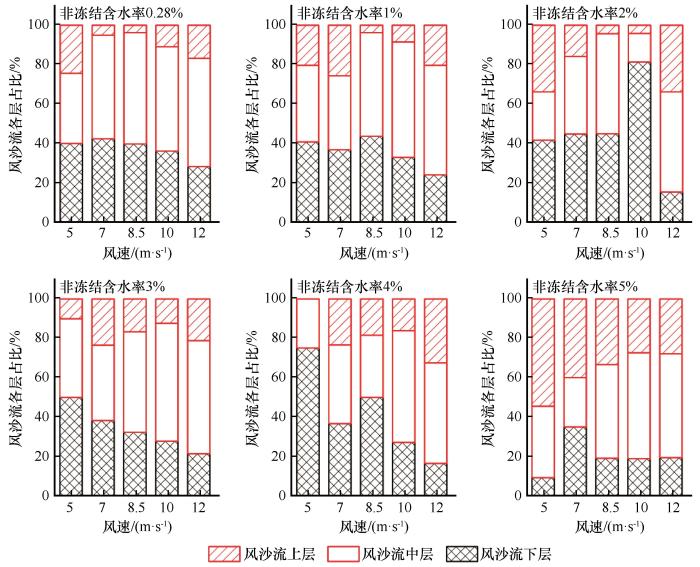

图7
图7
非冻结风沙土沙源风沙流结构
Fig.7
Structure of sand source wind-sand flow in non-frozen sandy soil
冻结风沙土沙源风沙流下层输沙率比非冻结减小9%~99%,下层输沙率占比随风速增加呈先增后减的趋势,随含水率的升高呈先减后增的趋势;冻结沙源风沙流中层输沙率比非冻结减小6%~90%,占比随风速增加呈波动增加,随含水率升高呈波动减小;冻结沙源风沙流上层输沙率比非冻结增大3%~99%,占比随风速增大增加呈波动变化,随含水率升高而增加(图8)。冻结风沙土沙源风沙流中,平均蠕移输沙占比约20%,平均跃移输沙占比约80%,较非冻结沙源跃移比例增加。

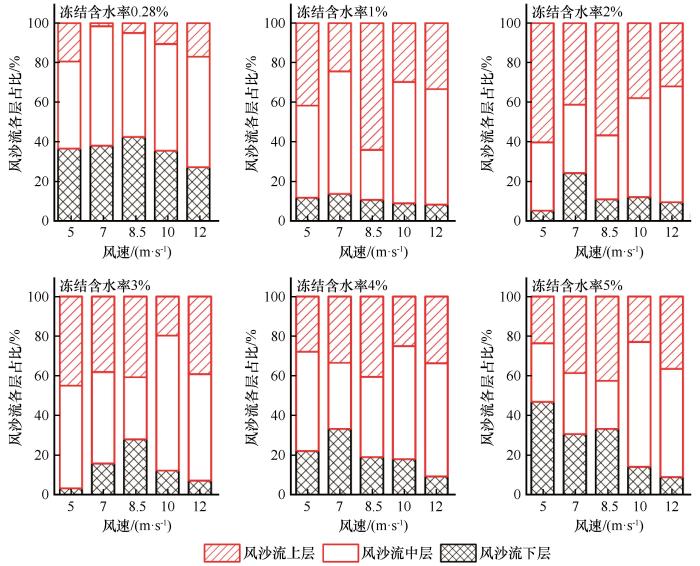

图8
图8
冻结风沙土沙源风沙流结构
Fig.8
Wind-sand flow structure of frozen sandy soil sand source
干沙+冻结风沙土沙源风沙流下层输沙率比自然干沙风沙流下层输沙率减小73%~99%,比冻结沙源下层输沙率减小56%~93%,下层输沙率占比随风速增加而减小,随含水率增加呈波动减小;干沙+冻结沙源风沙流中层输沙率比自然干沙减小34%~96%,比冻结沙源减小1%~94%,占比随风速增加呈波动增加,随含水率增加呈波动减小;干沙+冻结沙源风沙流上层输沙率比自然干沙减小8%~97%,比冻结沙源减小12%~91%,占比随风速增加呈先减后增,随含水率增加呈波动变化。干沙+冻结风沙土沙源风沙流中,平均蠕移输沙占比约18%,平均跃移输沙占比约82%(图9)。可见,当冻结“裸斑”出现后,干沙床与冻结沙床镶嵌分布时,沙粒由干沙沙源转移至冻结风沙土沙源后,沙粒更容易产生跳跃,跃移比例进一步增加。

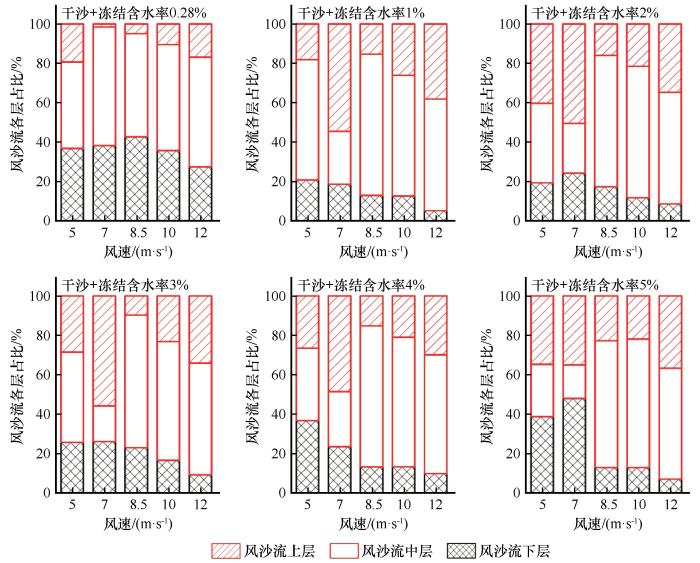

图9
图9
干沙+冻结风沙土沙源风沙流结构
Fig.9
Wind-sand flow structure of dry sand and frozen sand source
3 讨论
野外研究表明,在流动沙丘0~100 cm输沙垂直断面上,80%集中在0~10 cm高度层[37-39],90%的输沙量分布于0~30 cm高度层[40]。本研究风洞试验中,40 cm以上未收集到沙物质,不同含水率3种沙源90%输沙量集中在36 cm高度以下。由于风速和下垫面的不同,输沙率与高度函数关系存在一定争议。在沙漠地区,野外近地层100 cm范围内的风沙流随高度呈指数函数递减[41-45]或幂函数递减[46-47],风洞试验研究结果倾向于用指数函数表示[12,36]。试验表明,冻结前后风沙土输沙率垂直呈指数分布,但对于干沙层与冻结层镶嵌分布的输沙率幂函数能够更好地反映输沙率随高度的分布情况。
野外研究与风洞试验均表明,风沙流经过湿沙紧实床面会表现出“象鼻效应”[48-49],戈壁滩风沙流研究表明,风沙经过刚性砾石床面输沙率高度分布同样表现出“象鼻”[50-51]。但本试验表明,风沙流经过非冻结不同含水率沙层时,输沙率随高度的增加而减小,平均为跃移比例64%~65%,未出现“象鼻”;当风沙流经过冻结层,输沙率随高度增加呈先增后减的规律,表现出“象鼻”,跃移比例约为80%;干沙+冻结沙源时,模拟冻结“裸斑”出现后,沙粒从干沙床下垫面经过冻结“裸斑”下垫面,输沙率随高度的增加呈现先增大后减小的规律,产生“象鼻效应”,平均跃移比例为82%,较干沙增大18%。由输沙率的垂直分布规律也可知,沙粒经过冻结面发生跳跃,跳跃高度由于风速的不同出现在2~6 cm。可见,当沙粒经过硬实表面时,颗粒和床面的交互作用由冲击和反弹过程主导[48],以至于更多的颗粒运动到更高处,运动方式有从蠕移转移到跃移的趋势。
4 结论
冻结前后以及干沙层+冻结层沙源的单宽输沙率均随着风速增大呈现指数增加趋势,随着含水率升高呈现指数减小趋势,输沙率与风速、含水率呈现显著相关,输沙率与风速、含水率三者之间符合指数变化规律。自然干沙(0.28%)在冻结、非冻结下,输沙率无差异,冻结后水分的贡献率明显增加,冻结作用使得1%~5%含水率的沙源输沙率减小3%~91%,干沙+冻结沙源输沙率较自然干沙减小49%~97%。因此,当野外冻结“裸斑”出现后,输沙率受到抑制。
非冻结沙源输沙率随高度升高而减小,但冻结后输沙率随高度的升高呈现先增大再减小的规律,函数关系均为指数函数。当野外冻结“裸斑”出现后,输沙率随高度的升高呈先增再减的规律,出现“象鼻效应”,函数关系为幂函数。沙粒在自然干沙床面上移动时,风沙流中跃移输沙约占64%,当冻结“裸斑”出现后,干沙层与冻结层呈镶嵌分布,沙粒经过冻结沙层时发生跳跃,跳跃高度2~6 cm,风沙流中跃移占比约82%,较自然干沙增加18%。
