青海共和盆地固定支架式光伏阵列对阵内风场的影响

doi:10.7522/j.issn.1000-694X.2022.00024

摘要/Abstract

摘要：

青海省共和盆地是中国最大的新能源基地之一，大规模光伏设施的建设对区域生态环境必然产生较大的影响。通过在光伏阵列内外建立风况观测断面，架设5套5梯度的自动气象站，实施同步监测，对不同风向条件下光伏阵列对阵内风场的影响进行观测研究。结果表明：（1）光伏阵列具有导向作用，使风向以顺光伏组串长轴方向的偏西风和偏东风为主。当旷野风向与光伏组串长轴方向夹角β≥45°时，光伏阵列内出现围绕光伏串的横向绕流，阵列内存在明显的双风向，且β越大，双风向特征越明显。（2）光伏阵列整体具有减速作用，且减速率随高度呈指数递增关系，但20 cm高度风速减弱作用具有很大的不确定性，甚至出现增强风速的作用。减速率随风向的变化呈三峰三谷的区间分布特征，三峰三谷区间的极大值出现在β=45°或β=67.5°处，极小值多出现在β=22.5°处。（3）受光伏组串北高南低的结构和光伏阵列内风程长度的影响，光伏阵列内风向和风速变化存在非对称性特征。光伏阵列对阵内风场的影响，一方面有利于光伏面板除尘，另一方面会增加阵内地表就地起尘的潜在风险。光伏场建设应更加注重光伏阵列内生态保护和修复，提高地表植被覆盖度，减少起尘量，提高发电效率。

关键词: 光伏阵列, 风向条件, 导向作用, 减速作用, 非对称性, 共和盆地

Abstract:

Gonghe Basin in Qinghai is one of the largest new energy bases in China. The large-scale construction of new energy facilities will have a great impact on the regional environments. In this paper， the influence of photovoltaic arrays （PVA） on the wind field is studied by establishing the wind observation sections inside and outside the arrays， setting up 5 sets of 5-gradient mobile automatic anemometer stations， and carrying out the synchronous monitoring. The results show that：（1） The PVA can change the wind direction in the array， and the wind direction is mainly westerly and easterly. When the angle β≥45° between the wind direction of the open field and the long axis of the PVA， there is a transverse flow around the PVA. （2） The whole PVA has the effect of weakening wind， and the rate of weakening wind increases exponentially with the height， but the weakening effect of wind speed at 20cm in height has uncertainty， even increasing the wind speed. The rate of weakening wind have a three-peak and three-valley pattern with the wind direction variation. The maximum rate appears at β=45° or β=67.5°， and the minima rate mostly appears at β=22.5°. （3） The wind direction and wind speed in the PVA are asymmetric due to the structure of the PVA with north-high and south-low and the wind path length. The dual-wind-direction characteristic of PVA and the wind-guiding effect of the lower part of the PVA are beneficial to the dust removal of PVA， but increase the potential risk of dust emission on the ground surface in the PVA. More attention should be paid to ecological protection and restoration in PVA to improve the coverage of vegetation， reduce dust emission and improve the efficiency of power generation.

Key words: photovoltaic array （PVA）, wind conditions, wind direction guiding, wind velocity weakening, asymmetry, Gonghe Basin

中图分类号:

P931.3

杨若婷, 牛清河, 屈建军, 谢胜波, 王彦奎, 马超. 青海共和盆地固定支架式光伏阵列对阵内风场的影响[J]. 中国沙漠, 2022, 42(5): 114-121.

Ruoting Yang, Qinghe Niu, Jianjun Qu, Shengbo Xie, Yankui Wang, Chao Ma. Influence of fixed-stand photovoltaic array on wind field in Gonghe Basin， Qinghai， China[J]. Journal of Desert Research, 2022, 42(5): 114-121.

图/表 6

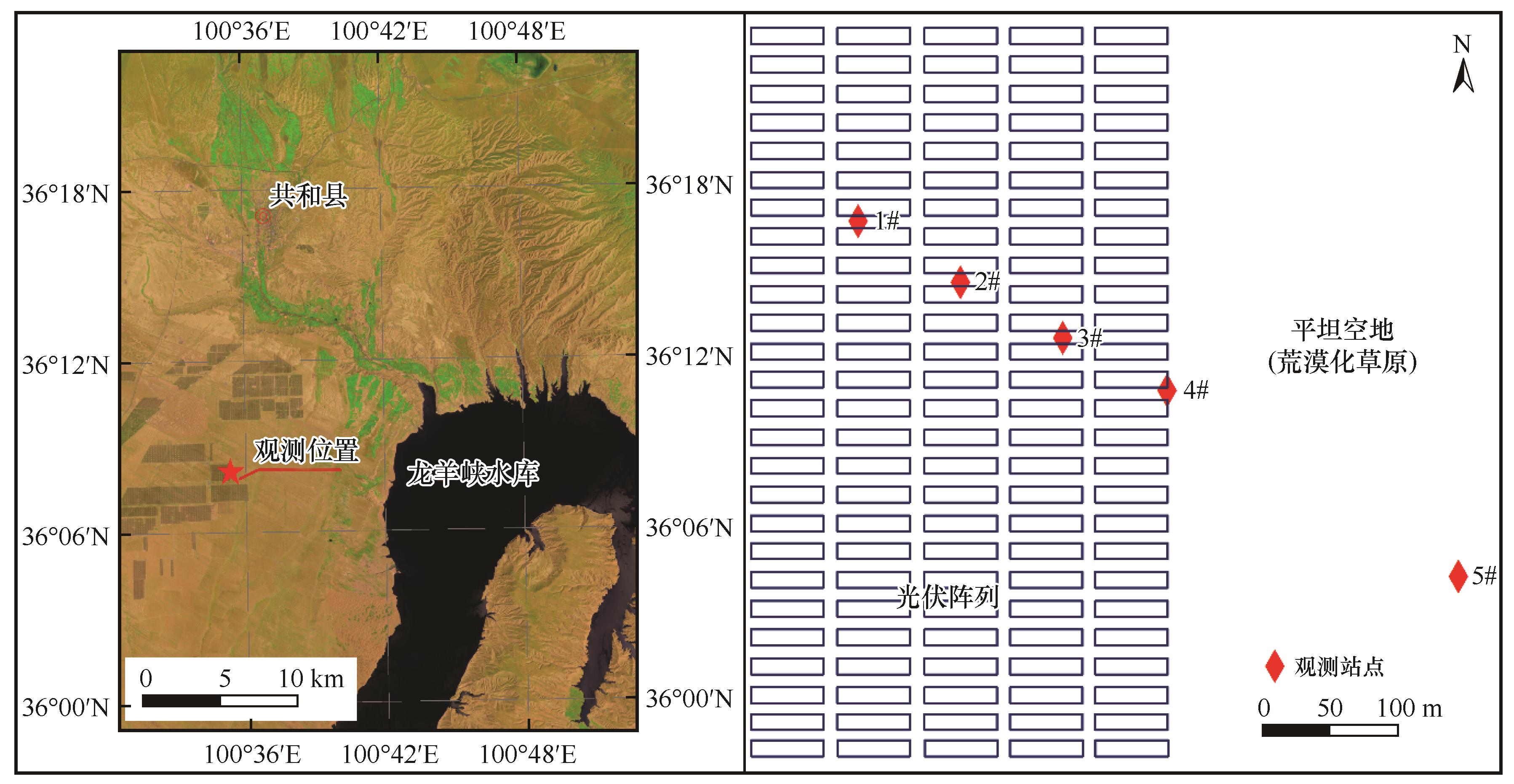

图1 研究区位置图和观测站点布设图

Fig.1 Location map of study area and observation section layout

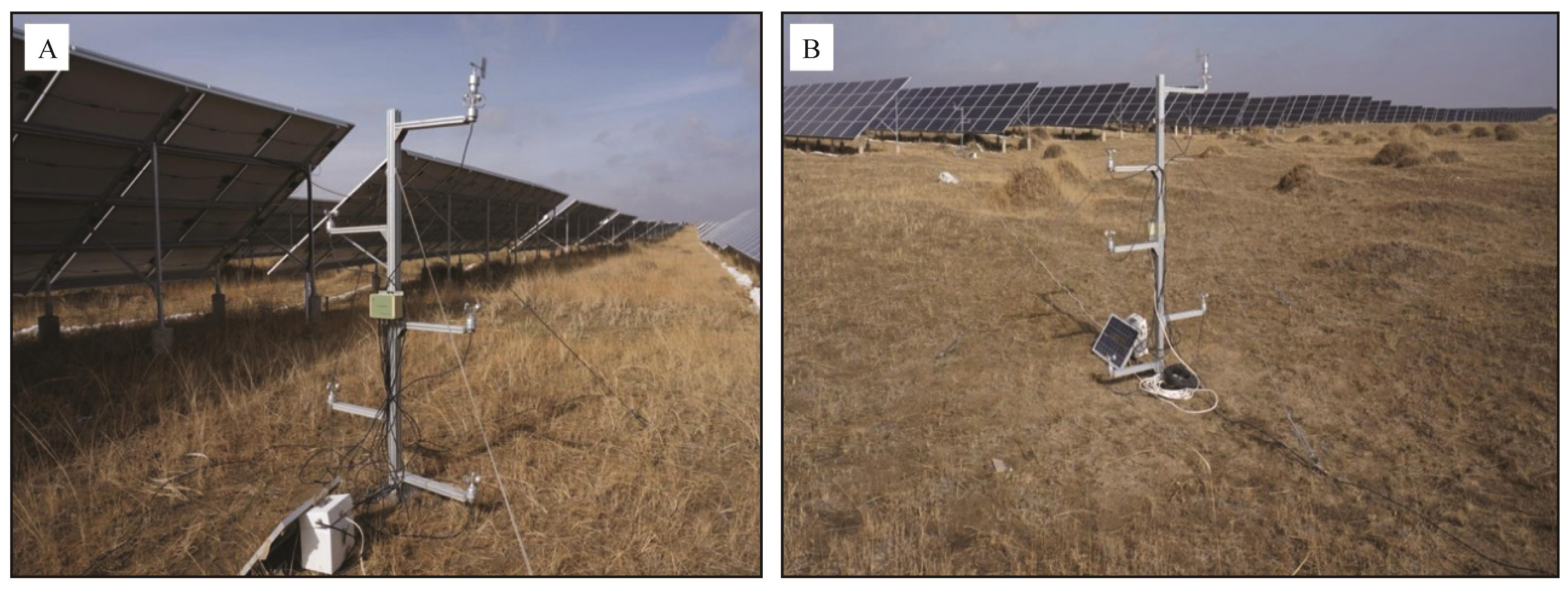

图2 移动式自动测风站点布设现场照片（A.光伏阵列内； B.光伏阵列外）

Fig.2 Field photographs of mobile automatic anemometer stations （A. in PVA； B. outside PVA）

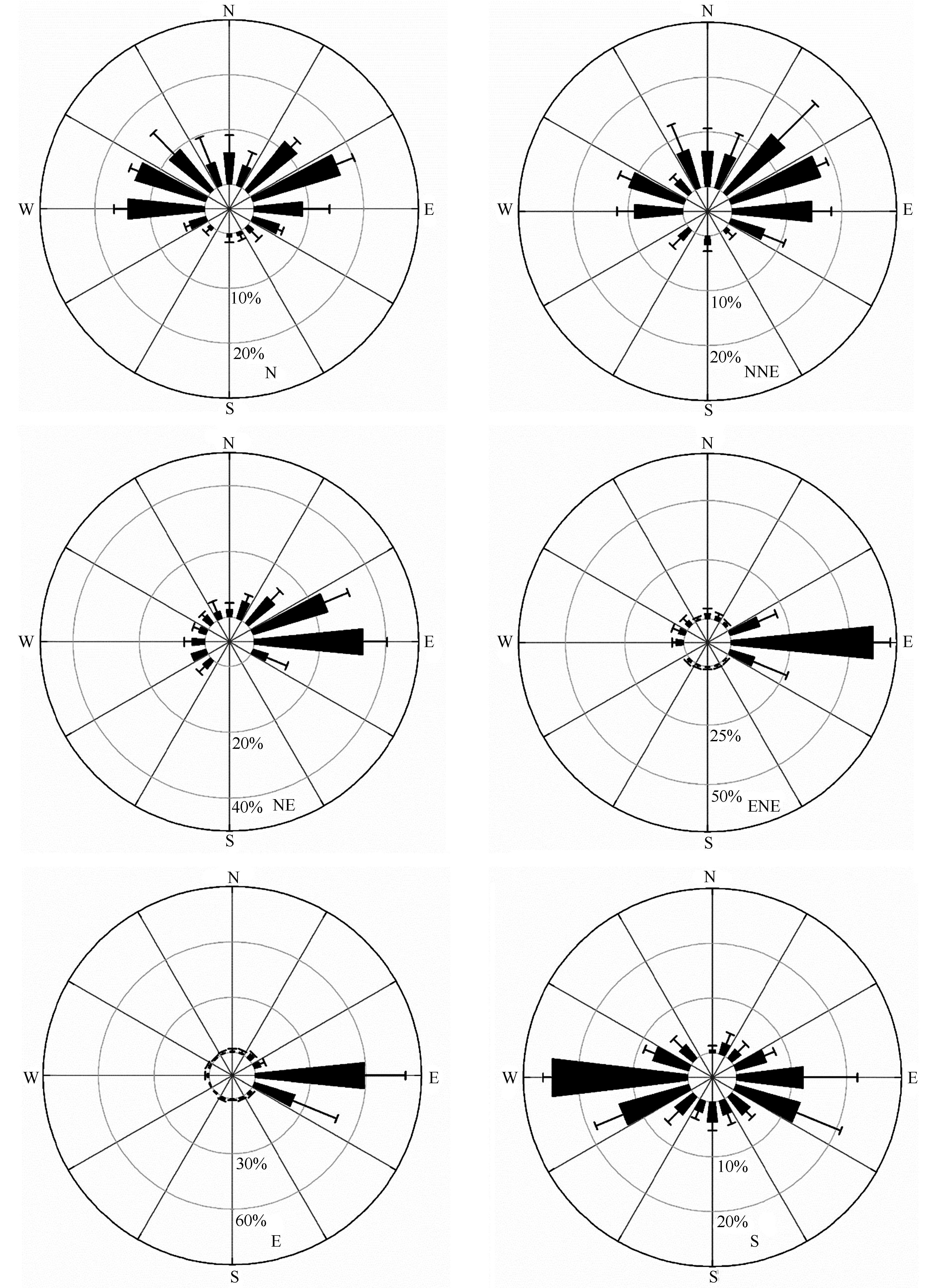

图3 不同风向条件下光伏阵列内风玫瑰图

Fig.3 Wind rose in PVA under different wind direction conditions

表1 不同旷野风向条件下的阵内风向参数统计

Table 1 Wind direction parameters in PVA under different wind direction of open field

旷野风向	阵内主风向组	阵内次风向组	阵内风向峰型	旷野风向与光伏组串长轴夹角β/（°）
N	NE-E、W-NW	NNW-NNE	2-1-3	90
NNE	NE-E	W-WNW、NNW-NNE	1-2-3	67.5
NE	NE-E	—	1-0-1	45
ENE	ENE-ESE	—	1-0-1	22.5
E	E-ESE	—	1-0-1	0
ESE	E-ESE	—	1-0-1	22.5
SE	E-ESE	W	1-1-2	45
SSE	E-ESE、WSW-W	—	2-0-2	67.5
S	ENE-ESE、SSE-SSW	S	2-1-3	90
SSW	E-ESE	SW-W	1-1-2	67.5
SW	WSW-WNW	E-ESE	1-1-2	45
WSW	WSW-WNW	—	1-0-1	22.5
W	W	—	1-0-1	0
WNW	W-WNW	—	1-0-1	22.5
NW	W-WNW	E-ESE	1-1-2	45
NNW	W-WNW	E-ESE、NW-NNW	1-2-3	67.5

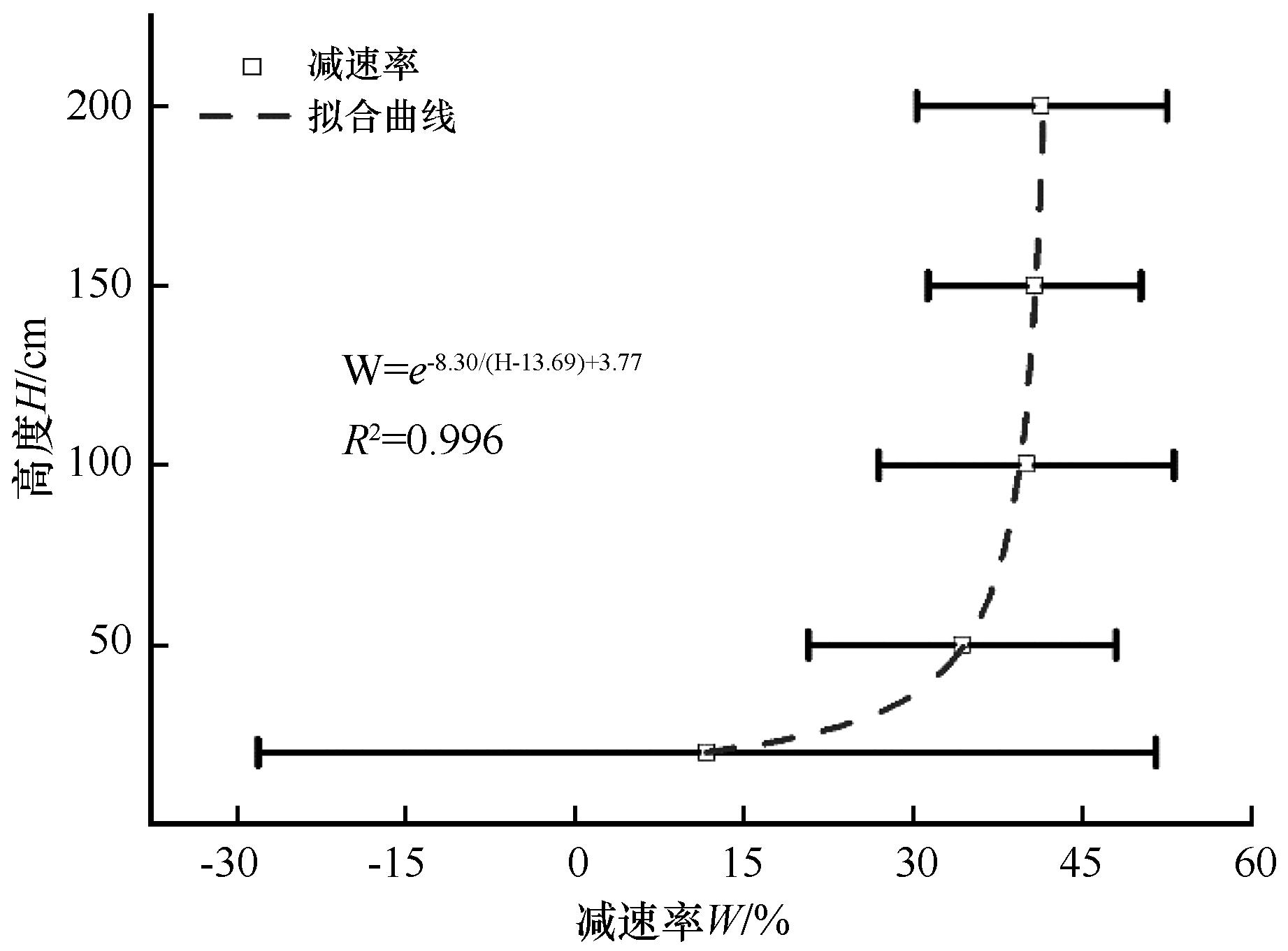

图4 光伏阵列内高度和减速率变化关系

Fig.4 Relationship between height and wind weakening rate in PVA

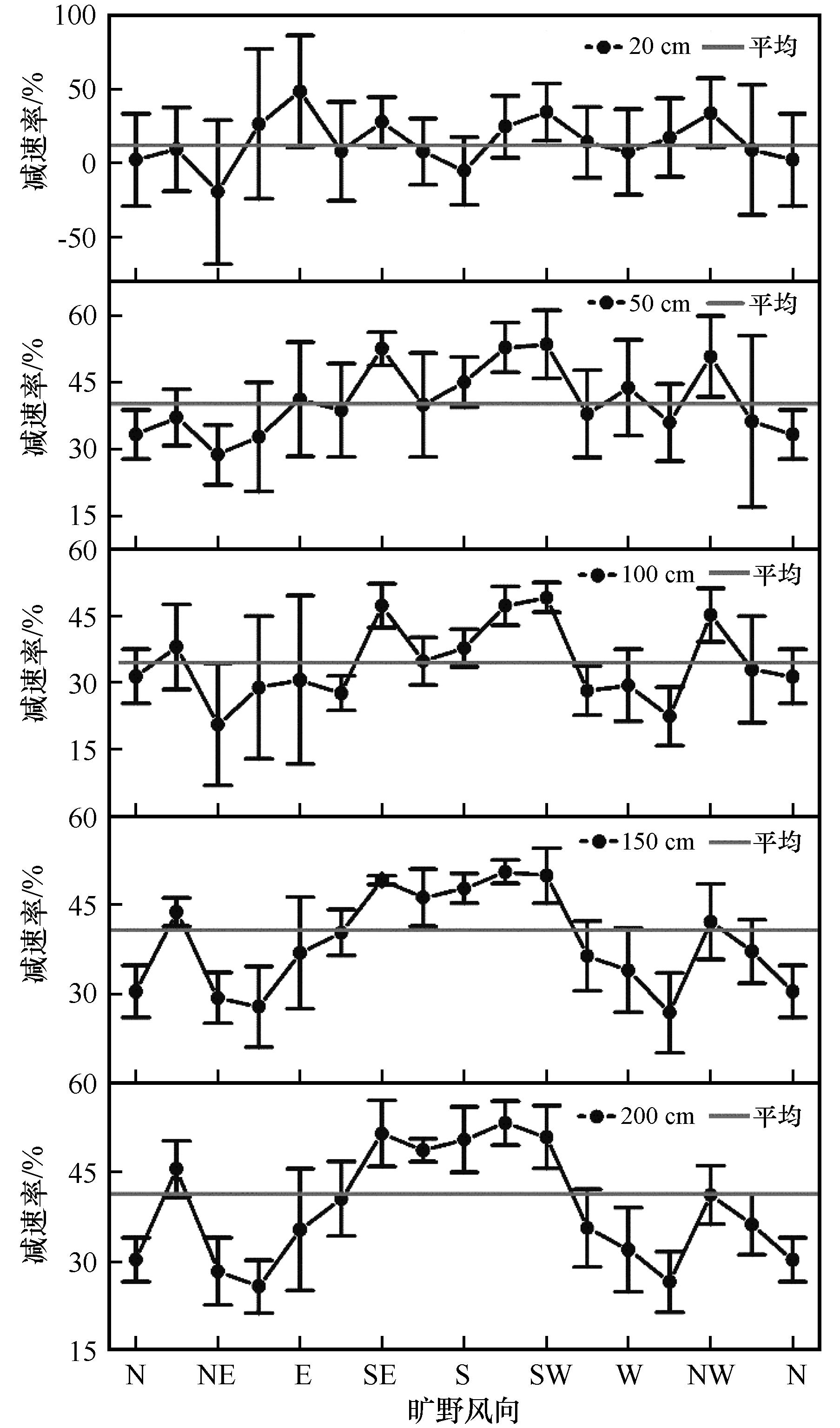

图5 不同风向条件下光伏阵列对近地表风速的影响

Fig.5 Effect of PVA on near-surface wind velocity under different wind directions of open field

参考文献 41

1	Asumadu-Sarkodie S， Owusu P.Carbon dioxide emissions，GDP，energy use，and population growth：a multivariate and causality analysis for Ghana，1971-2013［J］.Environmental Science & Pollution Research，2016，23（13）：13508-13520.
2	Aman M， Solangi K， Hossain M，et al.A review of safety，health and environmental（SHE）issues of solar energy system［J］.Renewable & Sustainable Energy Reviews，2015，41：1190-1204.
3	Owusu P， Asumadu-Sarkodie S.A review of renewable energy sources sustainability issues and climate change mitigation［J］.Cogent Engineering，2016，3（1）：1167990.
4	Wang L， Lu Y， Zou L，et al.Prediction of diffuse solar radiation based on multiple variables in China［J］.Renewable & Sustainable Energy Reviews，2019，103：151-216.
5	Mostafaeipour A， Qolipour M， Rezaei M，et al.Investigation of off-grid photovoltaic systems for a reverse osmosis desalination system：a case study［J］.Desalination，2019，454：91-103.
6	Renewable Energy Policy Network for the 21^st Century.Renewables 2021 Global Status Report［R/OL］.［2021-06-15］..
7	国家能源局.我国光伏发电并网装机容量突破3亿千瓦，分布式发展成为新亮点［EB/OL］.［2022-01-20］..
8	Xiao J， Yao Z， Qu J，et al.Research on an optimal site selection model for desert photovoltaic power plants based on analytic hierarchy process and geographic information system［J］.Journal of Renewable and Sustainable Energy，2013，5 （2）：89-104.
9	婧璇，崔成，韩雪，等.生态友好型风电光伏发展建议［J］.中国能源，2021，43（7）：46-53.
10	李培都，高晓清.光伏电站对生态环境气候的影响综述［J］.高原气象，2021，40（3）：702-710.
11	王祯仪，汪季，高永，等.光伏电站建设对沙区生态环境的影响［J］.水土保持通报，2019，39（1）：191-196.
12	王涛，王得祥，郭廷栋，等.光伏电站建设对土壤和植被的影响［J］.水土保持研究，2016，23（3）：90-94.
13	肖建华，司建华，刘淳，等.沙漠能源生态圈概念、内涵及发展模式［J］.中国沙漠，2021，41（5）：11-20.
14	吴川东，苏泽兵，刘鹄，等.干旱、半干旱区光伏发电设施的生态-水文效应研究评述［J］.高原气象，2021，40（3）：690-701.
15	袁方，张振师，卜崇峰，等.毛乌素沙地光伏电站项目区风速流场及风蚀防治措施［J］.中国沙漠，2016，36（2）：287-294.
16	唐国栋，蒙仲举，高永，等.沙区光伏设施干扰下近地表输沙通量分析［J］.干旱区研究，2020，37（3）：739-748.
17	陈曦，高永，娜仁格日勒，等.风场及光伏电场配置对阵列风沙结构影响的模拟分析［J］.北京林业大学学报，2017，39（8）：68-76.
18	郭彩贇，韩致文，李爱敏，等.库布齐沙漠110 MW光伏基地次生风沙危害的动力学机制［J］.中国沙漠，2018，38（2）：225-232.
19	李煜雯，李诗源，徐路遥，等.光伏板间距对近表面流场和沙尘沉积量的影响［J］.应用力学学报，2021，38（4）：1745-1752.
20	唐国栋，蒙仲举，高永，等.沙区光伏阵列对近地层风沙输移的干扰效应［J］.农业工程学报，2021，37（13）：101-110.
21	卢霞.荒漠戈壁区光伏电站建设的环境效应分析［D］.兰州：兰州大学，2013.
22	孙家欢，王涛，薛娴，等.降尘对中国北方主要城市光伏电站发电量的影响［J］.中国沙漠，2016，36（4）：932-942.
23	Seinfeld J， Pandis S.Atmospheric Chemistry and Physics： From Air Pollution to Climate Change［M］.Hoboken，USA：John Wiley & Sons，2016：829-855.
24	李广，于鸿翔，张洁，等.风吹雪多相流运动及其在寒区雪水文中的应用［J］.空气动力学学报，2021，39（3）：170-181.
25	吴正.风沙地貌与治沙工程学［M］.北京：科学出版社，2003.
26	杨世荣，凌侠，蒙仲举，等.库布齐沙漠生态光伏电站风速脉动特征［J］.干旱区研究，2019，36（5）：1309-1317.
27	赵鹏宇.光伏电板对地表土壤颗粒及小气候的影响［D］.呼和浩特：内蒙古农业大学，2016.
28	Wu Z， Hou A， Chang C，et al.Environmental impacts of large-scale CSP plants in northwestern China［J］.Environmental Science：Processes & Impacts，2014，16（10）：2432-2441.
29	Millstein D， Menon S.Regional climate consequences of largescale cool roof and photovoltaic array deployment［J］.Environmental Research Letters，2011，6（3）：34001.
30	青海省发展改革委员会.青海省“十三五”能源发展规划［EB/OL］.［2016-01-19］..
31	崔永琴，冯起，孙家欢，等.西北地区光伏电站植被恢复模式研究综述［J］.水土保持通报，2017，37（3）：200-203.
32	殷代英，马鹿，屈建军，等.大型光伏电站对共和盆地荒漠区微气候的影响［J］.水土保持通报，2017，37（3）：15-21.
33	谭立海，马鹿，安志山，等.青海省共和盆地光伏发电基地风沙灾害现状、成因及其防治措施［J］.水土保持通报，2017，37（3）：182-187.
34	Chang R， Shen Y， Luo Y，et al.Observed surface radiation and temperature impacts from the large-scale deployment of photovoltaics in the barren area of Gonghe，China［J］.Renewable Energy，2018，118：131-137.
35	秦一凡.大型荒漠光伏开发对局地微气候-土壤-植被的影响研究［D］.西安：西安理工大学，2021.
36	董光荣，高尚玉，金炯，等.青海共和盆地土地沙漠化与防治途径［M］.北京：科学出版社，1993：10-35.
37	卢琦.中国沙情［M］.北京：开明出版社，2000.
38	刘贤万.实验风沙物理与风沙工程学［M］.北京：科学出版社，1995.
39	闫敏，左合君，郭跃，等.风沙环境下防风挡沙墙复变作用规律的风洞模拟［J］.北京林业大学学报，2011，43（5）：108-117.
40	李广，张洁，黄宁.湍流对沙尘颗粒流体释放影响的风洞实验研究［C］//2016年全国环境力学学术研讨会摘要集.2016：71.
41	李卓群，张洁，黄宁，等.粉尘干沉降研究［J］.中国沙漠，2011，31（3）：639-648.
