中国沙漠  2020, Vol. 40 Issue (4): 81-94    DOI: 10.7522/j.issn.1000-694X.2020.00016

基于DEM数据的巴丹吉林沙漠沙丘分布规律及其形态参数
汪克奇1,2(),赵晖1(),王兴繁1,2,杨宏宇1,2,晁倩1,2
1.中国科学院西北生态环境资源研究院 沙漠与沙漠化重点研究室,甘肃 兰州 730000
2.中国科学院大学,北京 100049
3.加州大学洛杉矶分校 地理系,美国 洛杉矶 90095
Distribution and morphological parameters of dunes in the Badain Jaran Desert based on DEM
Keqi Wang1,2(),Hui Zhao1(),Yongwei Sheng3,Shengan Zhang3,Xingfan Wang1,2,Hongyu Yang1,2,Qian Chao1,2
1.Key Laboratory of Desert and Desertification, Northwest Institute of Eco-Environment and Resources, Chinese Academy of Sciences, Lanzhou 730000, China
2.University of Chinese Academy of Sciences, Beijing 100049, China
3.Department of Geography, University of California Los Angeles, Los Angeles 90095, CA, USA
 全文: PDF(14310 KB)   HTML
摘要:

沙丘形态特征是风沙地貌研究的重要内容。数字高程模型(DEM)因卓越的三维地形表达能力被广泛应用于沙丘形态研究中。长期以来,受交通条件和研究方法的制约以及高大沙山分布位置的限定,对巴丹吉林沙漠沙丘形态的研究主要集中在沙漠东南部,缺乏对整个沙漠沙丘分布规律及其形态参数特征的系统认知。而对整个沙漠沙丘形态特征的研究,是区域风沙地貌形成与演化研究的重要组成部分。以巴丹吉林沙漠内所有独立沙丘为研究对象,利用研究区DEM数据和一种新的算法,研究了沙漠内两种主要类型沙丘(横向沙丘、星状沙丘)的分布规律及其形态参数特征。结果表明:沙漠内独立沙丘大约有6 033座,高度9~433 m,高度超过350 m的巨型沙山共有53座,其中星状沙山7座,最大高度383 m;横向沙山46座,最大高度433 m。横向沙丘高度与等效沙丘厚度呈正相关的线性函数关系,星状沙丘高度与等效沙丘厚度呈正相关的对数函数关系,表明在现代气候和环境条件下,横向沙丘高度仍在增加,而星状沙丘高度增长已经趋缓。两类沙丘的主轴向大都垂直于研究区主风向NW-SE。横向沙丘起沙风风向单一,沙丘轴向集中在NE-SW和NNE-SSW方向;星状沙丘起沙风风向略为复杂,沙丘存在多个次级轴向。

关键词: 数字高程模型巴丹吉林沙漠沙丘形态参数横向沙丘星状沙丘
Abstract:

The morphologic characteristics of dunes are one of the important contents in the study of aeolian sand landform. Because of the excellent three-dimensional topographic expression ability, the digital elevation model (DEM) has been widely applied in the study of dune morphology. However, due to the constraints of traffic conditions and research methods, studies on dune morphology in the Badain Jaran Desert mostly focus on compound transverse dunes at the southeast margin of the desert. There is a lack of systematic cognition of the morphological characteristics and distribution of different dunes in the desert, but the study of morphologic characteristics of all the dunes in the desert is an important part of the study of formation and evolution of regional aeolian sand landform. In this paper, all the independent dunes in the Badain Jaran Desert are taken as the research object. DEM data and a new algorithm were used to systematically study the morphological characteristics and distribution of two types of dunes in the desert. The results show that there are about 6 033 independent dunes in the desert, with the height ranging from 9m to 433 m. There are 53 dunes whose height over 350m. Among them, there are 7star dunes with a maximum height 373 m and 46 transverse dunes with a maximum height 433 m. There are 602 sample dunes selected to analyze their morphological parameter. The linear correlations between the height and equivalent sand thickness of transverse dunes indicate that the height of transverse dunes is still increasing, and the logarithmic function relation between equivalent sand thickness and the height of star dunes shows that the height growth of star dunes is slowing down. The main axis of the two types of dunes is mostly perpendicular to the dominant wind direction of the desert, NW-SE. The threshold wind direction of transverse dunes is single, and transverse dunes’ orientation is mainly NE-SW and NNE-SSW. The threshold wind direction of star dunes is complex, and there are several secondary dune axe directions of star dunes.

Key words: digital elevation model    Badain Jaran Desert    dune morphological parameter    transverse dunes    star dunes
收稿日期: 2019-12-09 出版日期: 2020-09-01
ZTFLH:  P931.3
基金资助: 国家自然科学基金项目(41771016)
通讯作者: 赵晖     E-mail: wangkeqi@lzb.ac.cn;hzhao@lzb.ac.cn
作者简介: 汪克奇(1995—),男,甘肃陇西人,硕士研究生,主要从事GIS应用与制图研究。E-mail: wangkeqi@lzb.ac.cn
服务
把本文推荐给朋友
加入引用管理器
E-mail Alert
RSS
作者相关文章
汪克奇
赵晖
王兴繁
杨宏宇
晁倩

引用本文:

汪克奇,赵晖,王兴繁,杨宏宇,晁倩. 基于DEM数据的巴丹吉林沙漠沙丘分布规律及其形态参数[J]. 中国沙漠, 2020, 40(4): 81-94.

Keqi Wang,Hui Zhao,Yongwei Sheng,Shengan Zhang,Xingfan Wang,Hongyu Yang,Qian Chao. Distribution and morphological parameters of dunes in the Badain Jaran Desert based on DEM. Journal of Desert Research, 2020, 40(4): 81-94.

链接本文:

http://www.desert.ac.cn/CN/10.7522/j.issn.1000-694X.2020.00016        http://www.desert.ac.cn/CN/Y2020/V40/I4/81

图1  研究区位置及采样示意图
图2  沙丘形态参数示意图A:横向沙丘D1(102°36′51″E、39°51′13″N),沙丘高度424 m,为样本沙丘内最高的横向沙丘;B:星状沙丘D336(102°25′12″E、39°39′57″N),沙丘高度365 m,为样本沙丘内最高的星状沙丘;研究中勾绘沙丘边界时等高距设为1 m,出图时为了显示效果,等高距设为45 m
图3  沙丘高度直方图与概率密度曲线

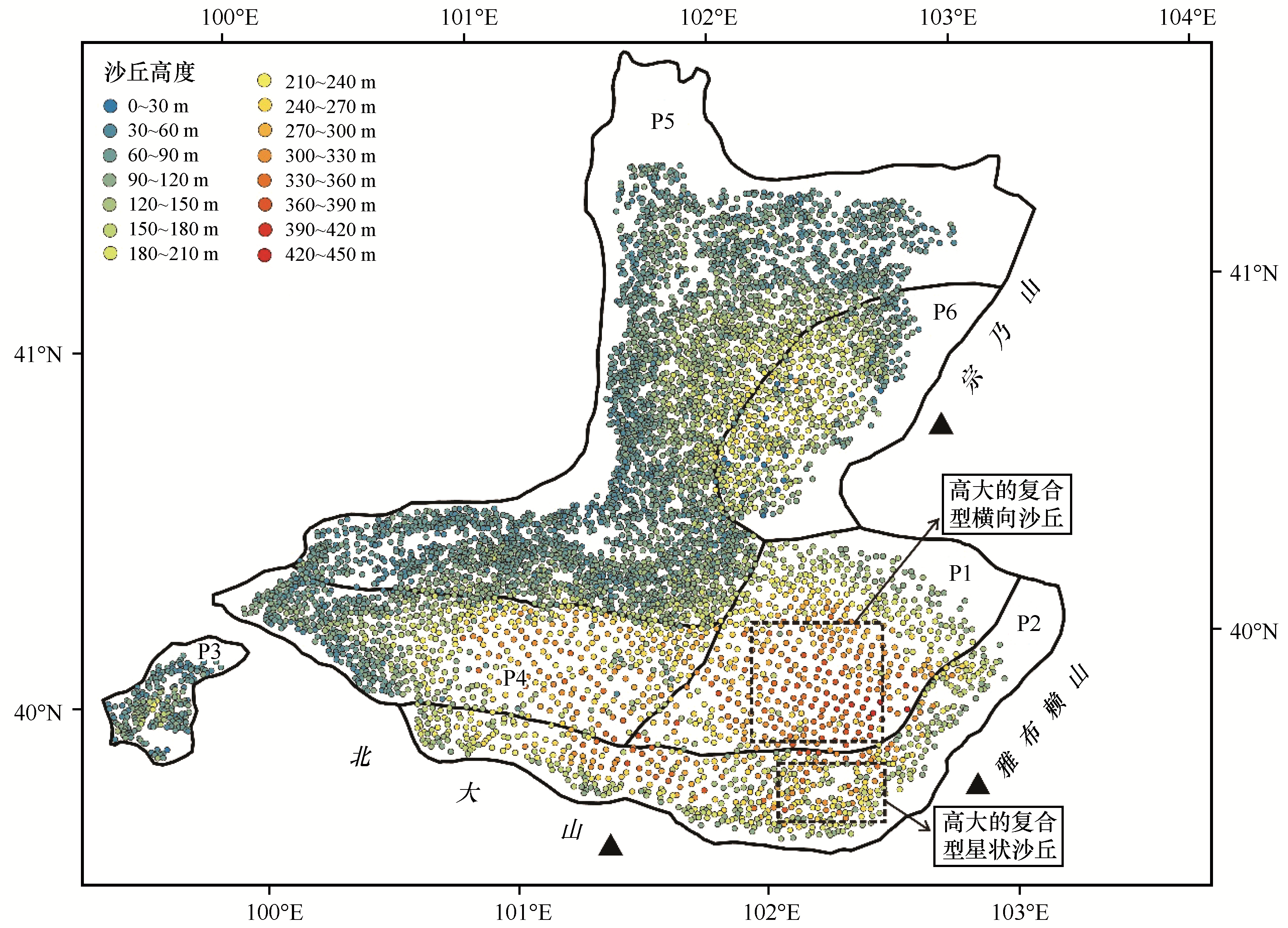

图4  巴丹吉林沙漠沙丘高度分布

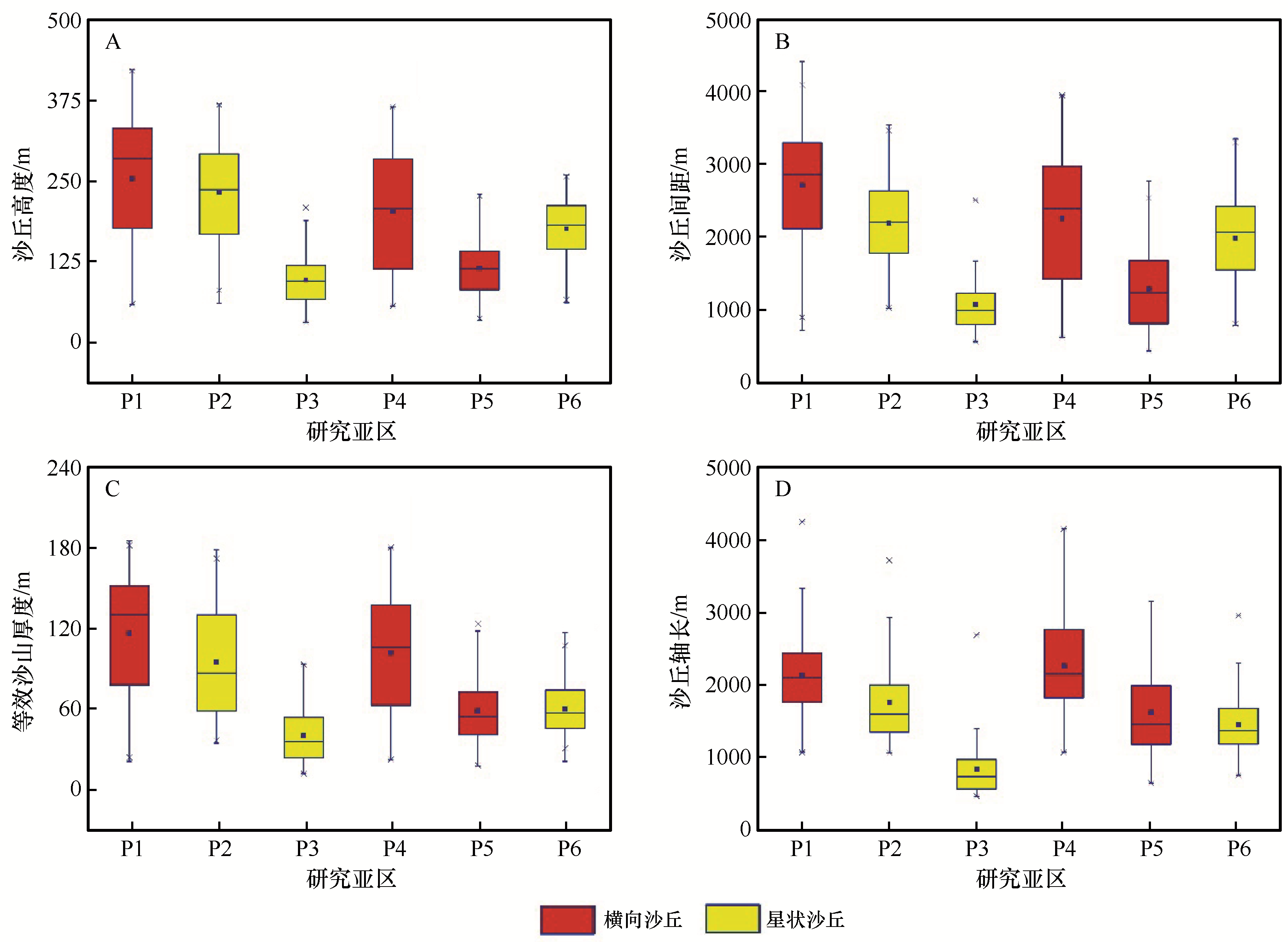

图5  沙丘形态参数箱线图
沙丘高度沙丘间距等效沙山厚度沙丘轴长
沙丘高度10.879**0.891**0.428**
沙丘间距0.879**10.806**0.479**
等效沙山厚度0.891**0.806**10.506**
沙丘轴长0.428**0.479**0.506**1
表1  沙丘形态参数相关性分析

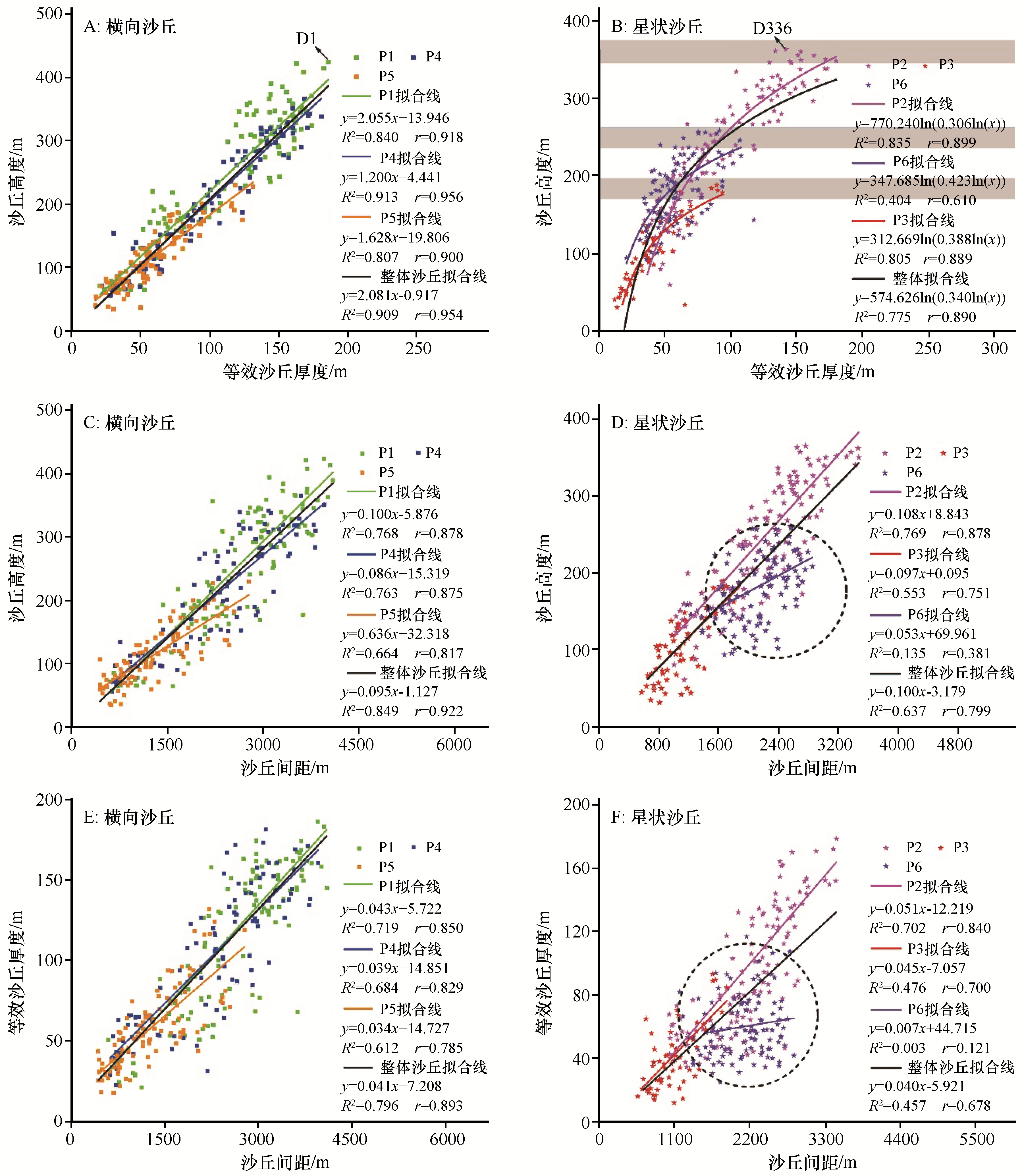

图6  沙丘形态参数间的回归分析

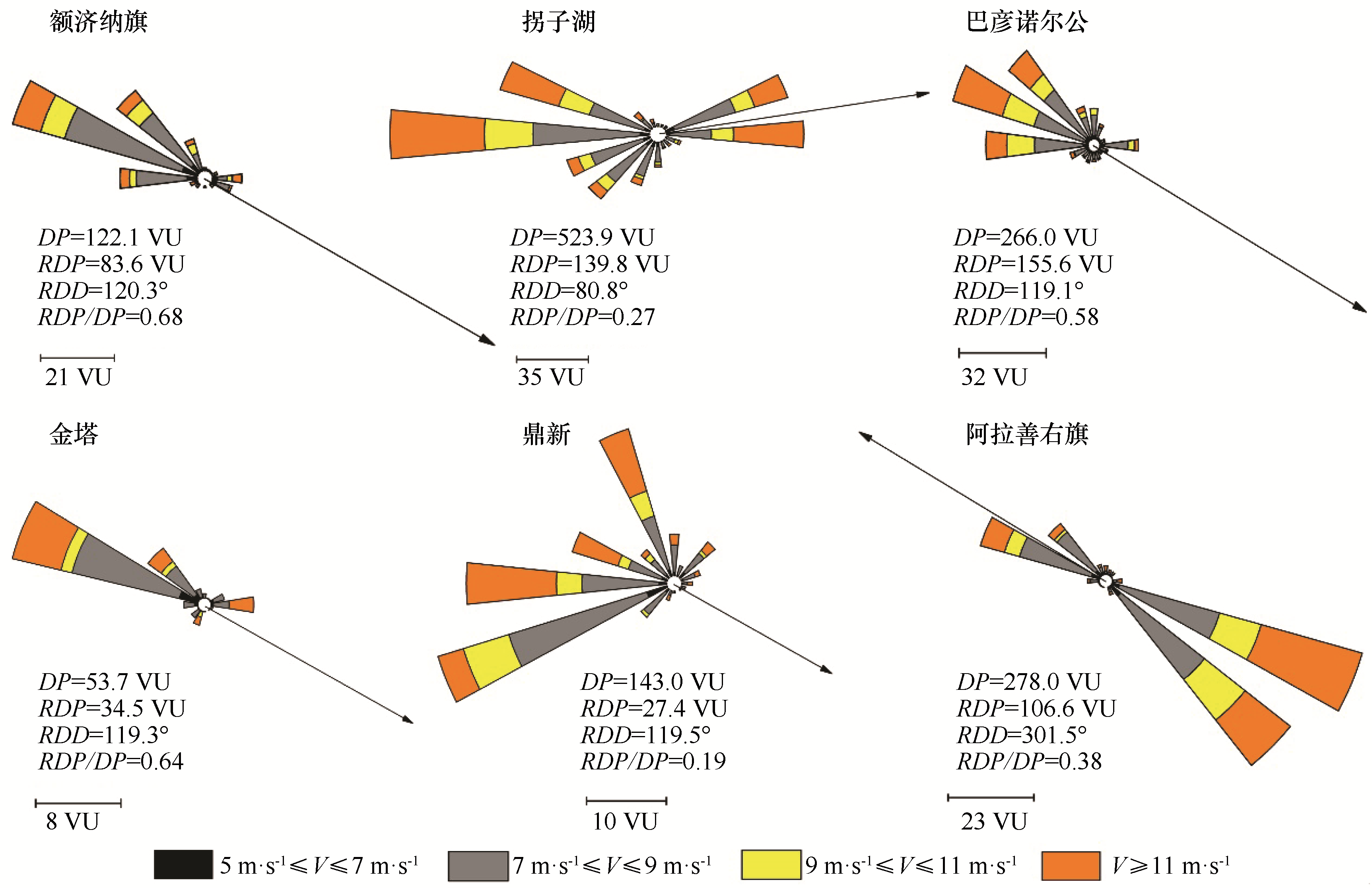

图7  1994—1996年沙漠周围各气象站点年输沙势
图8  沙丘轴向玫瑰图图中大箭头表示起沙风主风向,小箭头表示起沙风次级风向
1 李振山,倪晋仁.国外沙丘研究综述[J].泥沙研究,2000(5):73-81.
2 Telbisz T,Orsolya K.DEM-based morphometry of large-scale sand dune patterns in the Grand Erg Oriental (Northern Sahara Desert,Africa)[J].Arabian Journal of Geosciences,2018,11(14):382.
3 杜会石,哈斯.沙丘地貌形态监测与模拟研究进展[J].北京师范大学学报(自然科学版),2013,49(4):400-406.
4 Duran O,Herrmann H J.Vegetation against dune mobility[J].Physical Review Letters,2006,97(18):188001.
5 Dong Z B,Wang T,Wang X M.Geomorphology of the megadunes in the Badain Jaran Desert [J].Geomorphology,2004,60:191-203.
6 刘陶,杨小平,董巨峰,等.巴丹吉林沙漠沙丘形态与风动力关系的初步研究[J].中国沙漠,2010,30(6):1285-1291.
7 李振洪,李鹏,丁咚,等.全球高分辨率数字高程模型研究进展与展望[J].武汉大学学报(信息科学版),2018,43(12):1927-1942.
8 丛殿阁,庞红丽,方苗,等.基于DEM和ETM的腾格里沙漠北缘沙丘形态特征提取[J].中国矿业,2014():153-159.
9 柴慧霞,刘海江,周成虎,等.基于SRTM-DEM和TM的流动沙丘提取方法研究[J].干旱区资源与环境,2009,23(9):184-189.
10 宁文晓,王振亭.巴丹吉林沙漠东南部典型高大沙丘形态参数分析[J].福建农林大学学报(自然科学版),2018,47(6):117-125.
11 杨小平.近3万年来巴丹吉林沙漠的景观发育与雨量变化[J].科学通报,2000,45(4):428-434.
12 李孝泽,陈发虎,李馨,等.巴丹吉林沙漠横向沙山的研究现状与问题[J].中国沙漠,2006,26(6):880-884.
13 王涛.巴丹吉林沙漠形成演变的若干问题[J].中国沙漠,1990,10(1):29-40.
14 马金珠,李丁,李相虎,等.巴丹吉林沙漠包气带Cl-示踪与气候记录研究[J].中国沙漠,2004,24(6):674-679.
15 马延东,赵景波,罗小庆,等.巴丹吉林沙漠沙山区径流与地下水补给条件[J].地理学报,2016,71(3):433-448.
16 杨萍,邹学勇,哈斯,等.巴丹吉林沙漠北部风沙地貌形态类型的分区研究[J].中国沙漠,1999,19(3):210-213.
17 Zhang Z C,Dong Z B,Li C X.Wind regime and sand transport in China’s Badain Jaran Desert [J].Aeolian Research,2015,17:1-13.
18 王乃昂,马宁,陈红宝,等.巴丹吉林沙漠腹地降水特征的初步分析[J].水科学进展,2013,24(2):153-160.
19 刘建刚.巴丹吉林沙漠湖泊和地下水补给机制[J].水资源保护,2010,26(2):18-23.
20 De Ferranti J.Digital elevation models[EB/OL].(2014-05-26)[2019-10-22]..
21 吴正.塔克拉玛干沙漠成因的探讨[J].地理学报,1981,36(3):280-291.
22 陆锦华,郭迎胜.《巴丹吉林高大沙山典型区景观图》的编制研究[J].中国沙漠,1995,15(4):385-391.
23 王莉萍.基于地貌学原理的巴丹吉林沙漠金字塔沙丘形态和形成过程的研究[D].西安:陕西师范大学,2013.
24 董治宝,苏志珠,钱广强,等.库木塔格沙漠风沙地貌[M].北京:科学出版社,2011:206-207.
25 Fryberger S G,Dean G.Dune forms and winds regime[M]//A Study of Global Sand Seas.Washington,USA:US Government Printing Office,1979:137-169.
26 吴正.风沙地貌与治沙工程学[M].北京:科学出版社,2003:140-143.
27 李鹏,田景奎.不同下垫面近地层风速廓线特征[J].资源科学,2011,33(10):2005-2010.
28 白旸.巴丹吉林沙漠高大沙山的内部结构及形成过程研究[D].兰州:兰州大学,2011.
29 Dong Z B,Qian G Q,Luo W Y,et al.Geomorphological hierarchies for complex mega-dunes and their implications for mega-dune evolution in the Badain Jaran Desert[J].Geomorphology,2009,106(3/4):180-185.
30 Yang B,Braeuning A,Johnson K R,et al.General characteristics of temperature variation in China during the last two millennia[J].Geophysical Research Letters,2002,29(9):381-384.
31 Cong Z T,Yang D W,Ni G H.Does evaporation paradox exist in China?[J].Hydrology and Earth System Sciences,2009,13 (4):357-366.
32 Wang X F,Zhao H,Yang H Y,et al.Optical dating reveals that the height of Earth’s tallest megadunes in the Badain Jaran Desert of NW China is increasing[J].Journal of Asian Earth Sciences,2019,185:104025.
33 Guo H,Xu M,Hu Q.Changes in near-surface wind speed in China:1969-2005[J].International Journal of Climatology,2011,31(3):349-358.
34 屈建军,凌裕泉,张伟民,等.金字塔沙丘形成机制的初步观测与研究[J].中国沙漠,1992,12(4):20-28.
35 马芳,吕萍.新月形沙丘与线性沙丘共存区域风况特征[J].中国沙漠,2019,39(3):98-106.
