一个基于粗糙元方向比率和空气动力学粗糙度的起动摩阻风速模式

doi:10.7522/j.issn.1000-694X.2020.00080

摘要/Abstract

摘要：

粉尘释放模型对风蚀粉尘气候、生态效应的评价和沙尘天气的预报有重要意义。条件试验表明，MB模式和SL模式存在高估或低估起动摩阻风速的情形，但未得到观测数据的支持。鉴于此，利用风洞实验测量了不同密度（0.0072~0.51）、方向比率（4~25）、孔隙率（0.15~0.75）的粗糙元覆盖的中粗沙床面的起动摩阻风速。结果表明：当空气动力学粗糙度大于1 mm时，MB模式存在高估（相对误差率80%~100%）起动摩阻风速而失效的情形，SL模式存在低估（相对误差率-50%~-20%）起动摩阻风速的情形。基于观测数据本文提出了一个基于粗糙元方向比率、粗糙和光滑床面空气动力学粗糙度比值及裸沙起动摩阻风速的新模式，可以模拟低、中、高密度的粗糙元覆盖床面的起动摩阻风速，模拟的误差在 $±$ 0.1 m·s^-1以内。

关键词: 粉尘释放, 起动摩阻风速, 方向比率, 空气动力学粗糙度, 风洞实验

Abstract:

Improvement in modeling dust emission is very important for predictions of sand-dust storms and climatic and ecological effects of soil-derived dust events. It has not been validated since overestimation from one classical scheme for modeling saltation threshold over roughness surfaces and underestimation from another scheme were found in terms of condition analysis. As a result， wind friction threshold velocities over find-medium sand surfaces with roughness elements with various aspect ratios （0.25-25）， densities （0.0072-0.51）， and porosities （0.15-0.75） were measured in a wind tunnel. It indicates that overestimation （the relative error around 80%-100%） and incorrectness from one scheme and underestimation （the relative error from -50% to -20%） from another scheme will occur as roughness length more than 1 mm. An improved scheme for modeling saltation threshold is proposed here， dependent on aspect ratio of individual element， the ratio of overall aerodynamic roughness to erodible roughness. The new scheme can be applied to predicate wind friction velocity over beds with sparse， medium and dense roughness elements， having very low relative error around $±$ 0.1 m·s^-1.

Key words: dust emission, wind friction threshold velocity, aspect ratio, aerodynamic roughness length, wind tunnel experiment

中图分类号:

X169

梅凡民, 王姗, 唐丽萱, 苏进. 一个基于粗糙元方向比率和空气动力学粗糙度的起动摩阻风速模式[J]. 中国沙漠, 2020, 40(6): 98-104.

Fanmin Mei, Shan Wang, Lixuan Tang, Jin Su. An improved scheme for modeling wind friction threshold velocity dependent on the aspect ratio of individual element and aerodynamic roughness length[J]. Journal of Desert Research, 2020, 40(6): 98-104.

图/表 8

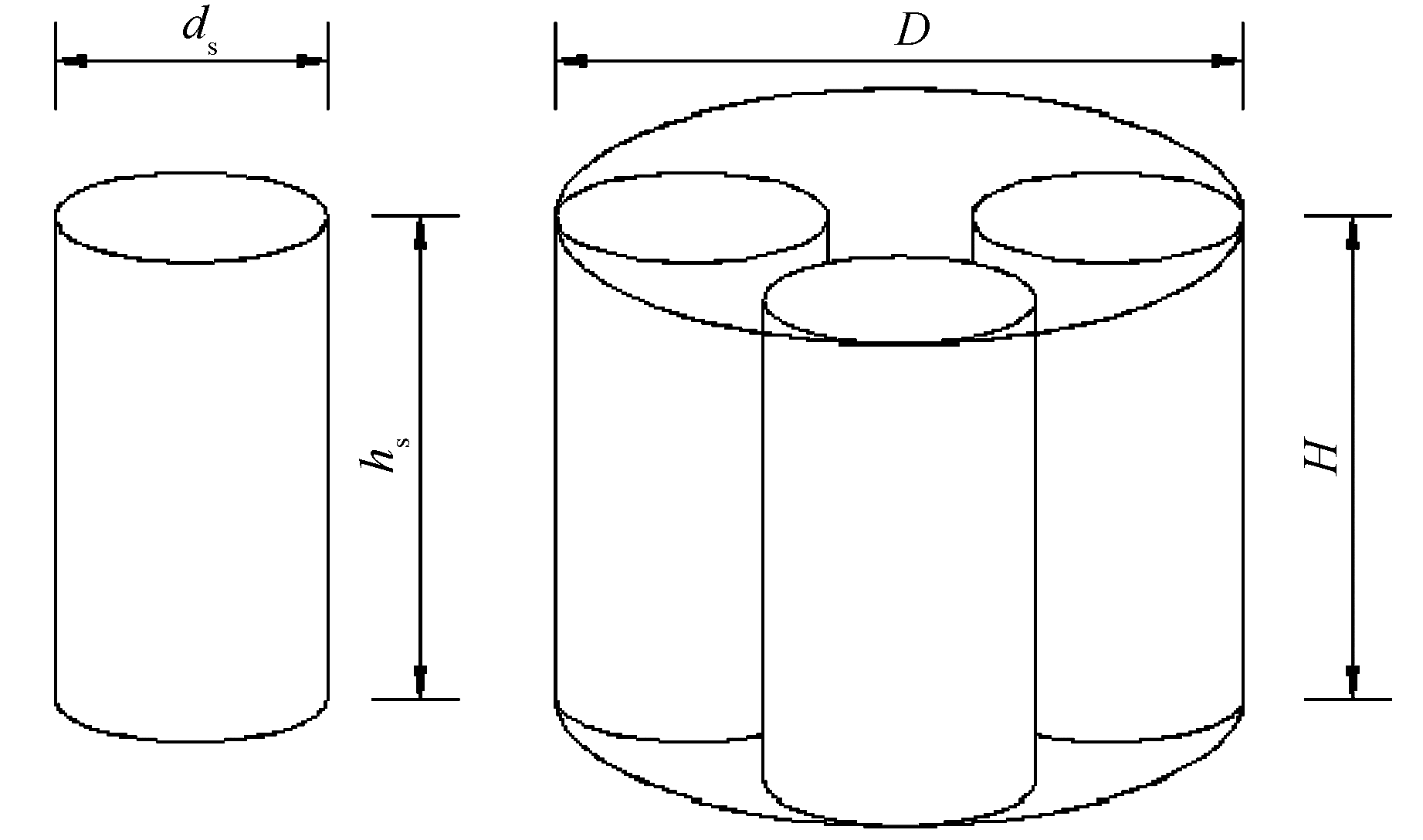

图1 孔隙粗糙元的结构示意图

Fig. 1 The sketch of an individual porous element

表1 对数正态分布模式模拟的沙样统计参数

Table 1 Statistical parameters of sand samples simulated by log-normal distribution model

统计参数	对数正态分布群体1	对数正态分布群体2
组合比例/ %	16	84
中值粒径/μm	168	317
标准偏差	1.15	1.11

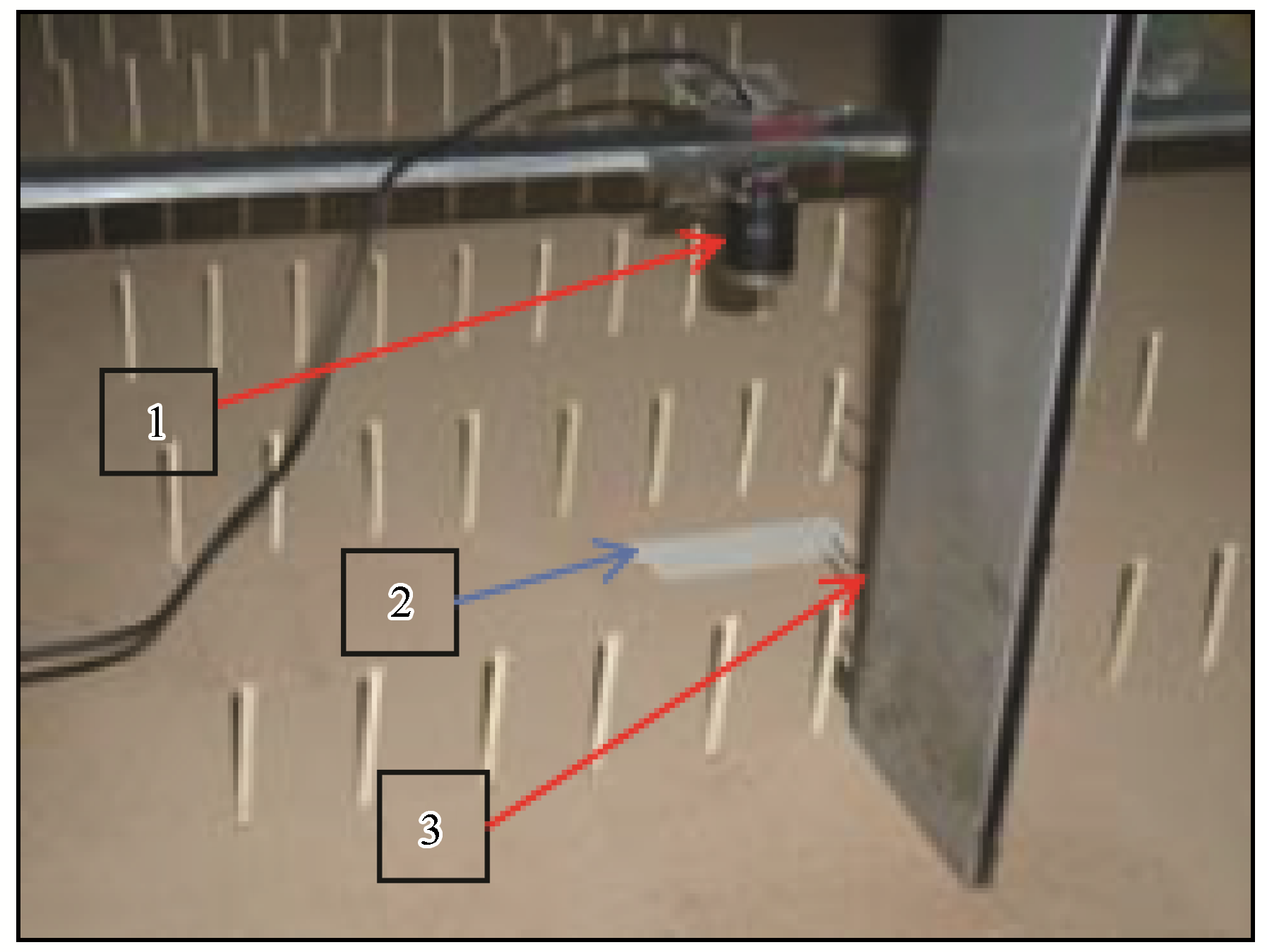

图2 风洞跃移起动观测实景（1-摄像头, 2-胶带纸，3-皮托管）

Fig.2 A picture of observation on saltation threshold (1- small camera, 2- sticky tape, 3- Pitot tubes)

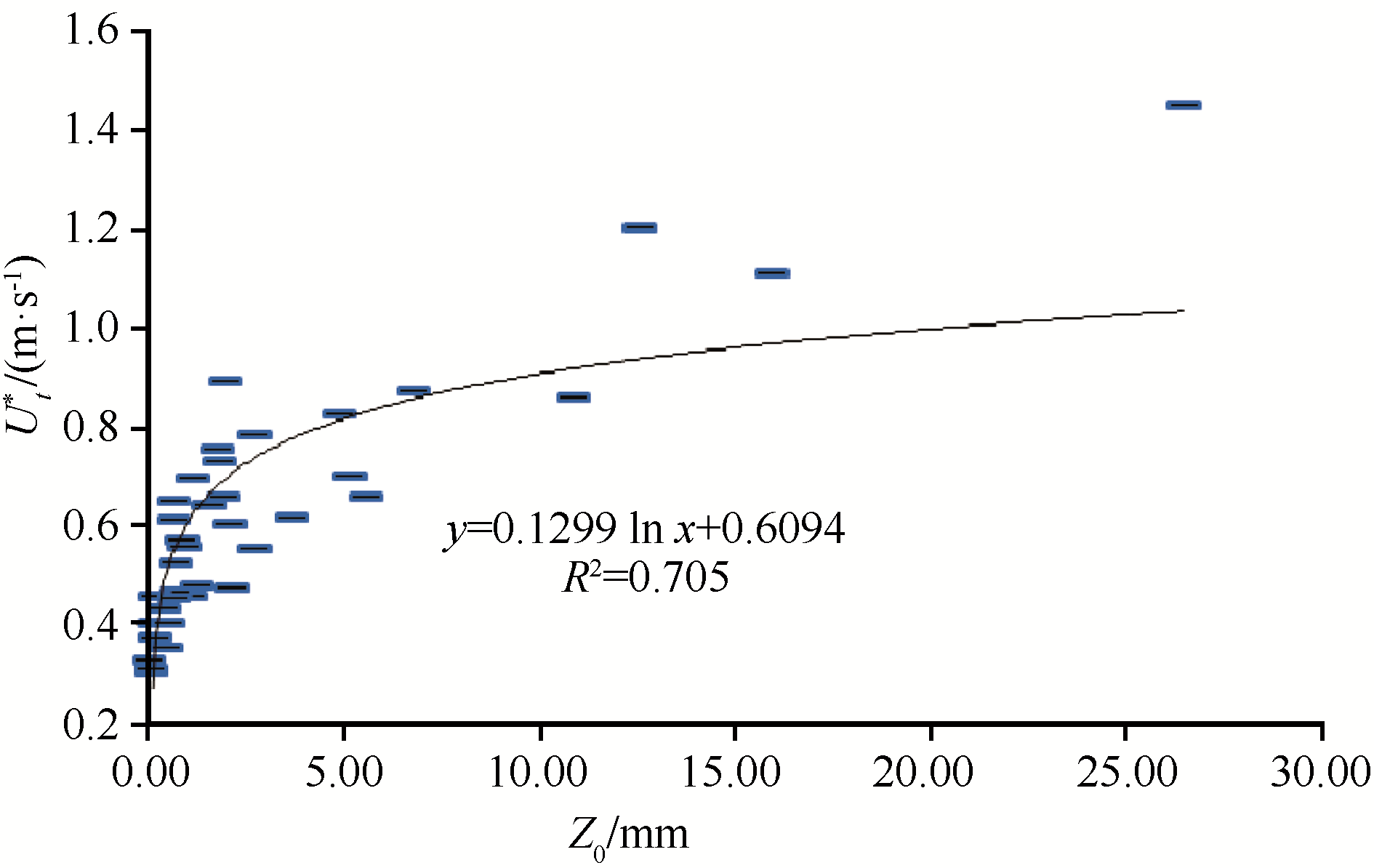

图3 风洞实验测量的粗糙床面的空气动力学粗糙度Z0和起动摩阻风速Ut*

Fig.3 The observed relationship between wind friction threshold velocity and aerodynamic roughness length in the wind tunnel experiment

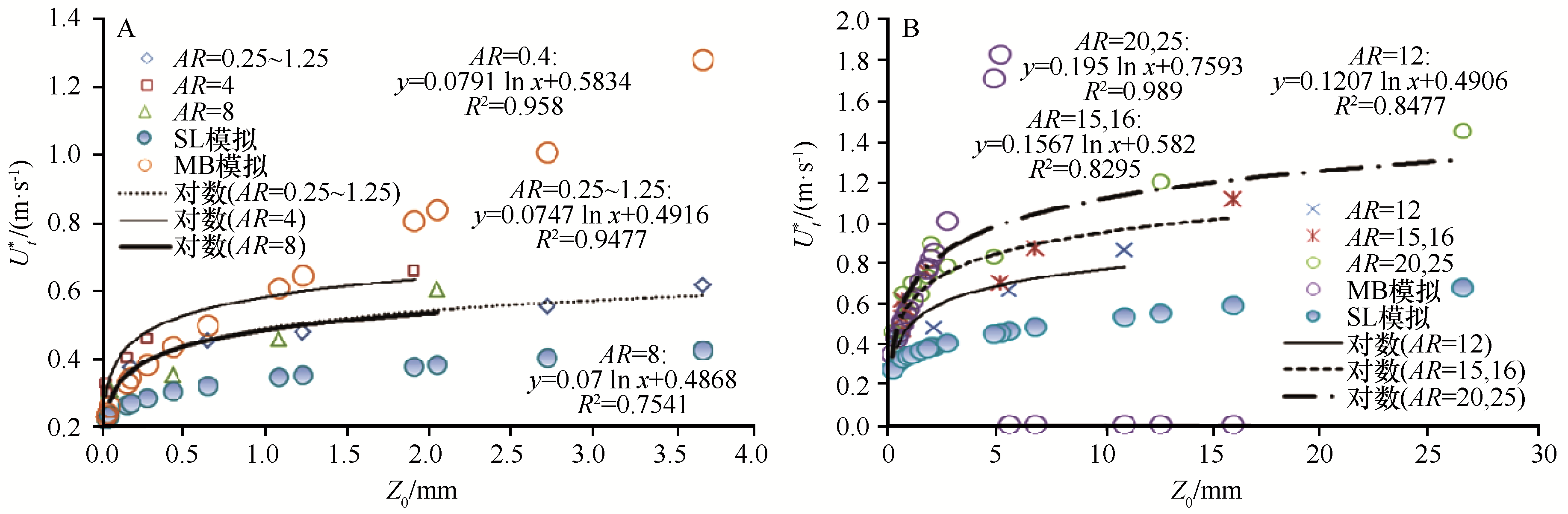

图4 不同方向比率AR下起动摩阻风速Ut*与空气动力学粗糙度Z0的关系

Fig.4 The relationship between wind friction threshold velocity and aerodynamic roughness length under different aspect ratios compared to outputs from the MB model and the SL model

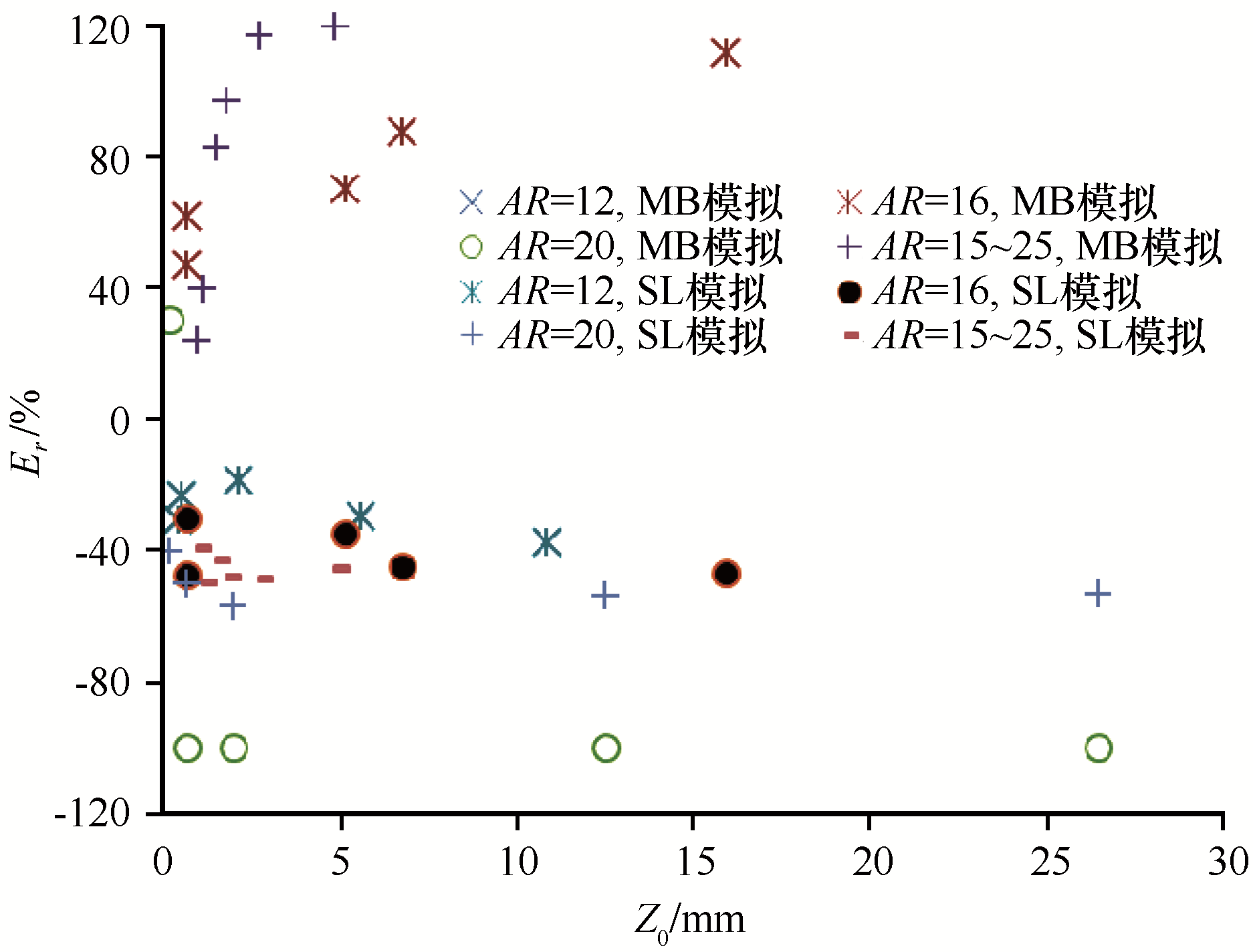

图5 MB模式和SL模式的相对误差率Er

Fig.5 The relative errors of MB model and SL model

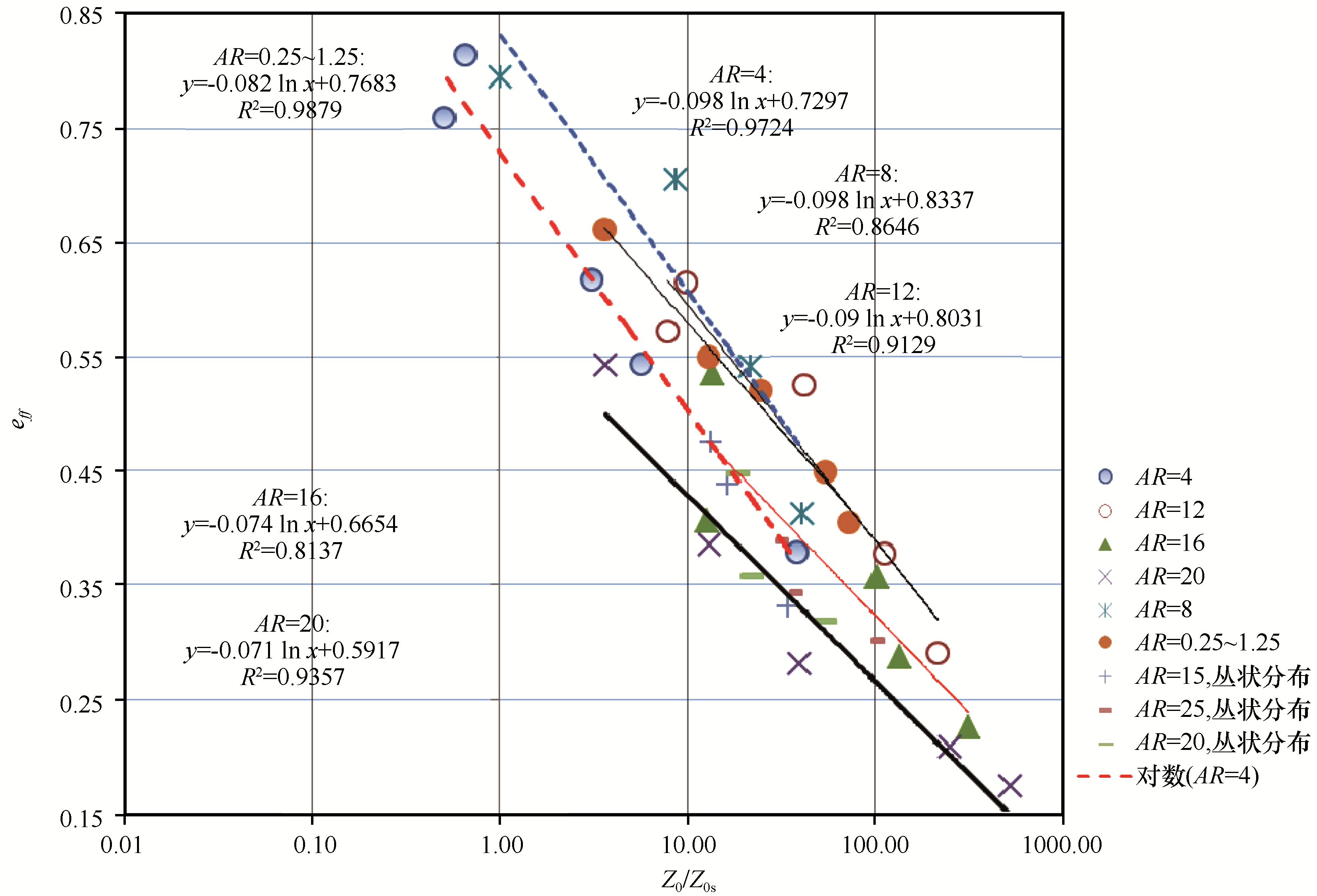

图6 不同方向比率下起动摩阻风速比值与空气动力学粗糙度比值的关系

Fig. 6 The relationship between wind friction threshold velocity ratio and aerodynamic roughness length ratio under different aspect ratios

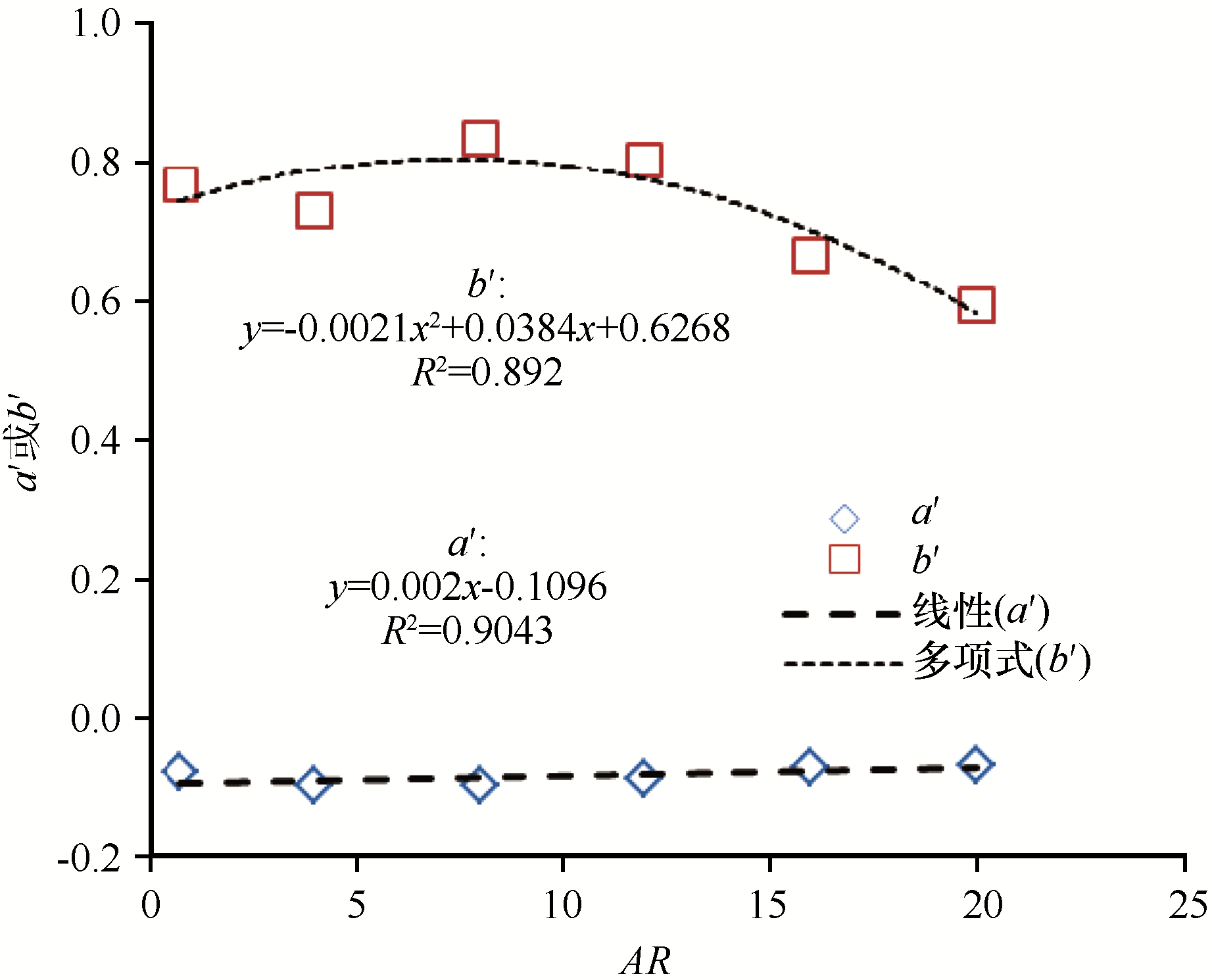

图7 公式（3）中经验系数a'和b'随方向比率AR的变化

Fig. 7 The variations of a' and b' of the formula (3) with the aspect ratios

参考文献 27

1	Tegen I，Lacis A A，Fung I.The influence on climate forcing of mineral aerosol from disturbed soils［J］.Nature，1996，380：419-422.
2	Yin Y，Wurzler S，Levin Z，et al.Interactions of mineral dust particles and clouds：effects on precipitation and cloud optical properties［J］.Journal of Geophysical Research，2002，107（D23）：4724.
3	Mahowald N M，Baker A R，Bergametti G，et al.Atmospheric global dust cycle and iron input to ocean［J］.Global Biogeochemical Cycles，2005，19：GB4025.
4	Alfaro S C，Gomes L.Modeling mineral aerosol production by wind erosion：emission intensities and aerosol size distribution in source areas［J］.Journal of Geophysical Research，2001，106（D16）：18075-18084.
5	Gong S L，Zhang X Y，Zhao T L，et al.Characterization of soil dust distributions in China and its transport during ACE-ASIA 2.Model simulation and validation［J］.Journal of Geophysical Research，2003，108（D9）：4262.
6	Zhou C H，Gong S L，Zhang X Y，et al.Development and evaluation of an operational SDS forecasting system for East Asia：CUACE/Dust［J］.Atmospheric Chemistry and Physics，2008，8（4）：787-798.
7	Zhou C H，Gui H L，Hu J K，et al.Detection of new dust sources in Central/East Asia and their impact on simulations of severe sand and dust storm［J］.Journal of Geophysical Research，Atmospheres，2019，124（1）：JD030753.
8	Marticorena B，Bergametti G.Modeling the atmospheric dust cycle.Part 1：design of a soil-derived dust emission scheme［J］.Journal of Geophysical Research，1995，100（D8），16：415-416.
9	Marticorena B，Bergametti G，Aumont B，et al.Modeling the atmospheric dust cycle 2.Simulation of Saharan dust sources［J］.Journal of Geophysical Research，1997，102（D4）：4387-404.
10	Alfaro S C，Gomes L.Improving the large-modeling of the saltation fluxes of soils particles in the presence of nonerodible elements［J］.Journal of Geophysical Research，1995，100（D8）：16357-16366.
11	梅凡民，王涛，张小曳，等.有关粉尘释放模型的应力分配模式存在问题的讨论［J］.地球科学进展，2006，21（4）：424-429.
12	Marshall J K.Drag measurements in roughness arrays of varying density and distribution［J］.Agricultural Meteorology，1971，8：269-292.
13	Raupach M R.Drag and drag partition on rough surfaces［J］.Boundary-Layer Meteorology，1992，60：375-395.
14	Raupach M，Gillette D，Leys J.The effect of roughness elements on wind erosion threshold［J］.Journal of Geophysical Research，1993，98：3023-3029.
15	Musick H，Trujillo S，Truman C.Wind tunnel modeling of the influence of vegetation structure on saltation threshold［J］.Earth Surface Processes and Landforms，1996，21：589-605.
16	Wolfe S A，Nickling W G.Shear stress partitioning in sparsely vegetated desert canopies［J］.Earth Surface Processes and Landforms，1996，21：607-620.
17	Wyatt V E，Nickling W G.Drag and shear stress partitioning in sparse desert creosote communities［J］. Canadian Journal of Earth Sciences，1997，34：1486-1498.
18	Crawley D，Nickling W.Drag partition for regularly arrayed rough surfaces［J］.Boundary-Layer Meteorology，2002，107：445-468.
19	King J，Nickling W G.Representation of vegetation and other nonerodible elements in aeolian shear stress partitioning models for predicting transport threshold［J］.Journal of Geophysical Research，2005，110：F04015.
20	董治宝，陈渭南，董光荣，等.植被覆盖对风沙土风蚀的影响［J］.环境科学学报，1996，19（1）：437-443.
21	Dong Z B，Liu X P，Wang X M.Aerodynamic roughness of gravel surfaces［J］.Geomorphology，2002，43：17-31.
22	屈建军，黄宁，拓万全，等.戈壁风沙流结构特性及其意义［J］.地球科学进展，2005，20（1）：19-23.
23	Wasson R J，Nanninga P M.Estimating wind transport of sand on vegeted surfaces［J］.Earth Surface Processes and Landforms，1986，11：505-514.
24	Lancaster N，Baas A.Influence of vegetation cover on sand transport by wind：field studies at Owens Lake，California［J］.Earth Surface Processes and Landforms，1998，23：69-82.
25	亢力强，杨智成，张军杰，等.两种柔性植株地表风速廓线特征比较的风洞模拟［J］.中国沙漠，2020，40（2）：43-49.
26	梅凡民，张宁宁，席媛，等.粗糙床面风廓线统一对数区的空气动力学粗糙度及其空间变异特征［J］.中国沙漠，2018，38（3）：445-453.
27	梅凡民.中国北方粉尘释放通量的模拟与观测：以巴丹吉林沙漠、阴山北部干草原农垦区和草原牧区为例［D］.西安：中国科学院地球环境研究所，2004.
