苔藓结皮对土壤风蚀影响的风洞试验和模拟

doi:10.7522/j.issn.1000-694X.2023.00039

摘要/Abstract

摘要：

生物结皮在干旱半干旱地区土壤风蚀防控中发挥着重要作用。明确生物结皮对土壤风蚀的影响，对量化风蚀预报模型中的生物结皮因子、提高模型预测风蚀的准确性和可靠性具有重要意义。本研究以苔藓结皮为例，对比了风洞试验和单次事件风蚀评估模型（SWEEP）模拟的风蚀速率与输沙率的差异，分析了苔藓结皮盖度和空间分布对土壤风蚀的影响。结果表明：（1）风蚀速率和输沙率均随结皮盖度的增加而减小，尤其是在较大风速下（15 m·s^-1），当结皮盖度从10%增加到80%时，风洞试验的平均风蚀速率和输沙率分别减小了98.3%和99.3%，SWEEP模拟的结果分别减小了93.2%和78.9%。（2）相同结皮盖度下，苔藓结皮分布于上风向区域时土壤风蚀速率和输沙率最小，斑块状分布次之，分布于下风向区域时最大。（3）对比风洞试验和SWEEP模拟结果，不同结皮盖度下SWEEP模拟的风蚀速率和输沙率大多显著（P<0.05）高于风洞试验结果。未来的研究应在风蚀预报模型中构建生物结皮因子影响风蚀速率的定量表达，以提高模型预报风蚀的准确性。

关键词: 风洞试验, SWEEP, 苔藓结皮, 风蚀速率, 近地表输沙率

Abstract:

Biological soil crusts （biocrusts） play an important role in wind erosion control in arid and semiarid regions. It is of great significance to clarify the influence of biocrusts on soil wind erosion and to quantify biocrust factors in wind erosion prediction models to improve the accuracy and reliability of wind erosion prediction. This study analyzed differences in wind erosion and sediment transport rates when affected by the coverage and spatial distribution of moss crust by combining wind tunnel experiments and SWEEP simulations. The results showed that：（1） Both the wind erosion and sediment transport rates decreased with increasing crust coverage， particularly at high wind speeds （15 m·s^-1）. The average wind erosion and sediment transport rates decreased by 98.3% and 99.3%， respectively， in wind tunnel experiments when crust coverage increased from 10% to 80%， while they decreased by 93.2% and 78.9%， respectively， according to the SWEEP simulation. （2） The wind erosion and sediment transport rates were relatively low when moss crusts were distributed in the upwind area of the experimental trays， followed by patchily distributed moss crusts， while they were the most severe when moss crusts were located in the downwind area under conditions of the same crust coverage. （3） Compared with the results of wind tunnel experiments and SWEEP simulations， the wind erosion and sediment transport rates based on the SWEEP simulation under different crust coverages were significantly （P<0.05） larger compared to those based on the wind tunnel experiments. In order to improve the accuracy of wind erosion prediction models， a quantitative expression of the effect of biocrust factors on wind erosion rates should be constructed in future research.

Key words: wind tunnel experiment, single-event wind erosion evaluation program, moss crust, wind erosion rate, near-surface sediment transport rate

中图分类号:

S157

马亚莉, 王祉铎, 张加琼, 徐育梭, 李元元. 苔藓结皮对土壤风蚀影响的风洞试验和模拟[J]. 中国沙漠, 2023, 43(5): 97-107.

Yali Ma, Zhiduo Wang, Jiaqiong Zhang, Yusuo Xu, Yuanyuan Li. Effect of moss crust coverage and spatial distribution on soil wind erosion using wind tunnel experiments and simulations[J]. Journal of Desert Research, 2023, 43(5): 97-107.

图/表 12

表1 常用风蚀模型中结皮因子的算法

Table 1 Algorithms of crust factors in common used wind erosion models

S C F = 1 1 + 0.0066 C l 2 + 0.021 O M 2

Cl：黏粒含量/%；OM：有机质含量/%

WEPS^[22-23]

结皮厚度/mm： $Z c r = A c r P + B c r P 0.5, ? P < 200 ?$

结皮盖度（m²·m^-2）： $F c r = 0.36 + 0.0024 P, ? P > 10$

结皮密度/（mg·m^-3）： $D c r = 0.576 + 0.603 D b k o$

结皮稳定性/（ln（J·kg^-1））： $S c r = S a g$

结皮表面松散可蚀性物质质量/（kg·m^-2）：

$S l o s = 0.1 e x p - 0.57 + 0.22 F s a F c l + 7.0 ? F c c e - F o m$

土块、结皮或石块的覆盖比例：

$F c v = 1 - F c r 1 - F 84 + F c r - F l o s ? 1 - V r o c + V r o c$

A_cr、B_cr：经验系数；P：融雪、喷灌和降雨量/mm；D_bko：土壤容重/（mg·m^-3）；S_ag：团聚体稳定性/（ln（J·kg^-1））；F_sa：砂粒含量/（kg·kg^-1）；F_cl：黏粒含量/（kg·kg^-1）；F_cce：碳酸钙当量/（kg·kg^-1）；F_om：有机质含量/（kg·kg^-1）；F_los：结皮表面松散可蚀性物质比例/（m²·m^-2）；V_roc：粒径>2.0 mm土壤的体积比例/（m³·m^-3）；F₈₄：无结皮覆盖区域直径<0.84 mm团聚体的覆盖比例/（m²·m^-2）

表1 常用风蚀模型中结皮因子的算法

Table 1 Algorithms of crust factors in common used wind erosion models

模型

结皮因子算法

参数含义

RWEQ^[21]

S C F = 1 1 + 0.0066 C l 2 + 0.021 O M 2

Cl：黏粒含量/%；OM：有机质含量/%

WEPS^[22-23]

结皮厚度/mm： $Z c r = A c r P + B c r P 0.5, ? P < 200 ?$

结皮盖度（m²·m^-2）： $F c r = 0.36 + 0.0024 P, ? P > 10$

结皮密度/（mg·m^-3）： $D c r = 0.576 + 0.603 D b k o$

结皮稳定性/（ln（J·kg^-1））： $S c r = S a g$

结皮表面松散可蚀性物质质量/（kg·m^-2）：

$S l o s = 0.1 e x p - 0.57 + 0.22 F s a F c l + 7.0 ? F c c e - F o m$

土块、结皮或石块的覆盖比例：

$F c v = 1 - F c r 1 - F 84 + F c r - F l o s ? 1 - V r o c + V r o c$

图1 采样点位置（A）、周边环境条件（B）及苔藓结皮形态（C）

Fig.1 Sampling location （A）， surrounding environmental conditions （B） and morphology of the moss crust（C）

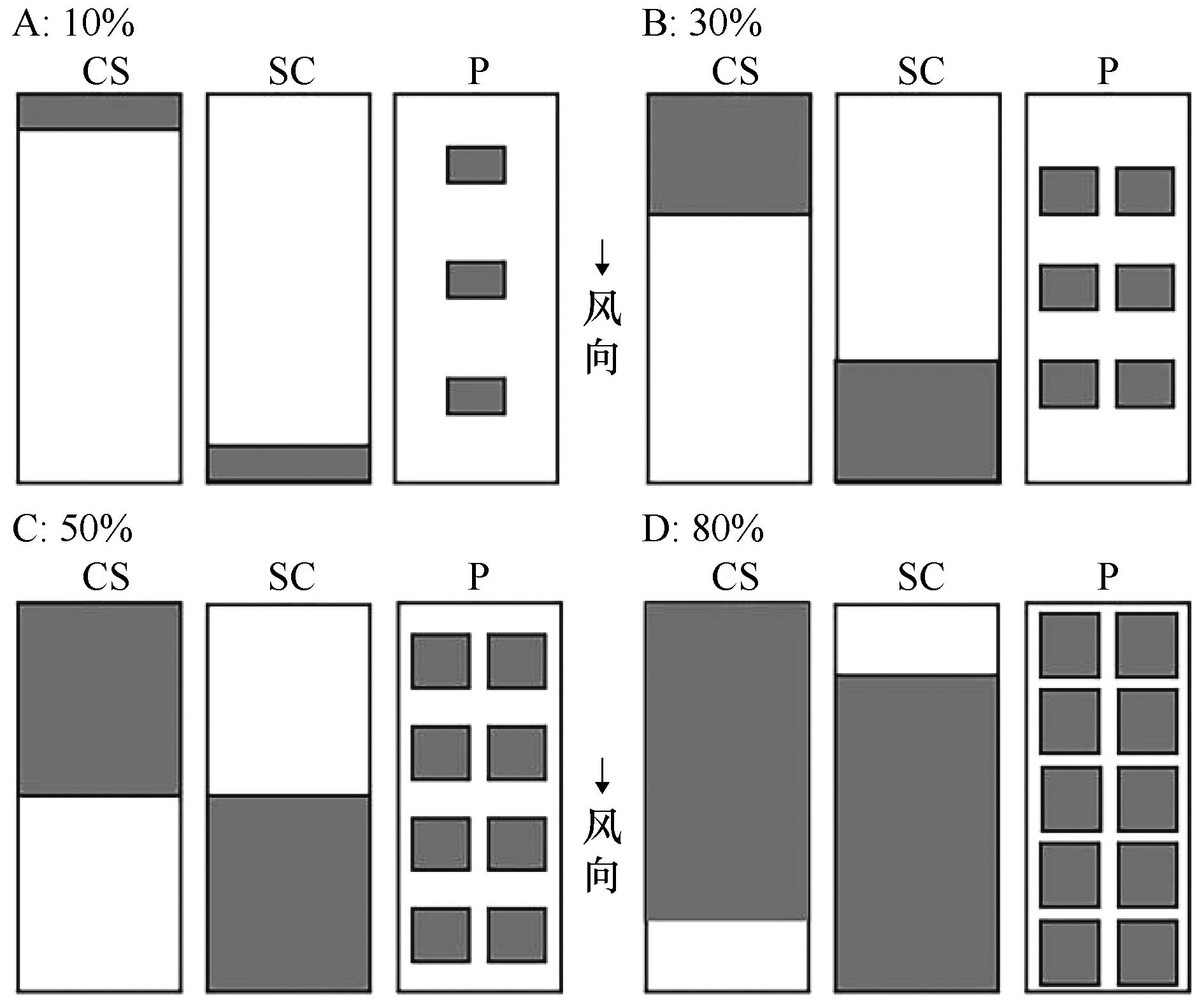

图2 苔藓结皮盖度和空间分布

Fig.2 Moss crust coverage and spatial distribution

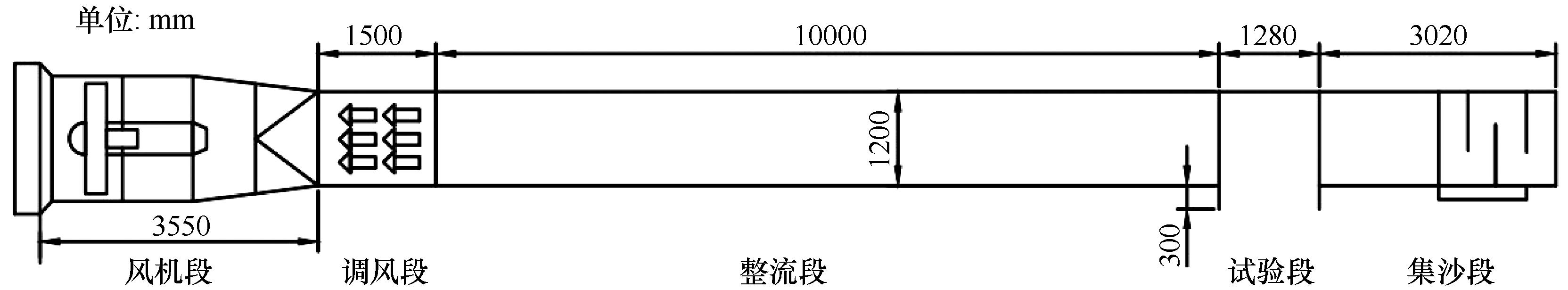

图3 风洞结构示意图

Fig.3 Wind tunnel structure

表2 SWEEP模型输入参数

Table 2 Input parameters to run SWEEP

界面	参数	参数设置或算法
地块	长/m、宽/m、方向/(°)	1、1、0
土壤性质	土壤层数	1	2
	土层厚度/mm	10	90
	砂粒含量/（mg·mg^-1）	0.75	0.77
	细粉砂含量/（mg·mg^-1）	0.14	0.14
	粉粒含量/（mg·mg^-1）	0.21	0.2
	黏粒含量/（mg·mg^-1）	0.04	0.03
	石块体积含量/（m³·m^-3）	0	0
	干容重/（g·cm^-3）	1.52	1.52
	平均团聚体密度/（mg·m^-3）	0.61	0.61
	平均干团聚体稳定性/（ln（J·kg^-1））	0.11	0.11
	团聚体几何平均直径/mm	0.04	0.04
	团聚体几何标准偏差/（mm·mm^-1）	1.01	1.01
	最小和最大团聚体尺寸/mm	0.02、1.01	0.02、1.01
	凋萎系数/（mg·mg^-1）	0.03	0.03
土壤表面状态	结皮盖度/（m²·m^-2）	0、0.1、0.3、0.5、0.8
	结皮厚度/mm	8
	结皮表面疏松物质的比例/（m²·m^-2）和质量/（kg·m^-2）	0、0
	结皮密度/（g·cm^-3）	0.6
	结皮稳定性/（ln（J·kg^-1））	1
	随机粗糙度/mm	7
	小时地表含水量/（mg·mg^-1）	0.02
气候	空气密度/（kg·m^-3）	1.16
	风速测定高度/m	0.6
	风速测定点空气动力学粗糙度/mm	25
	运行时间间隔/min	20

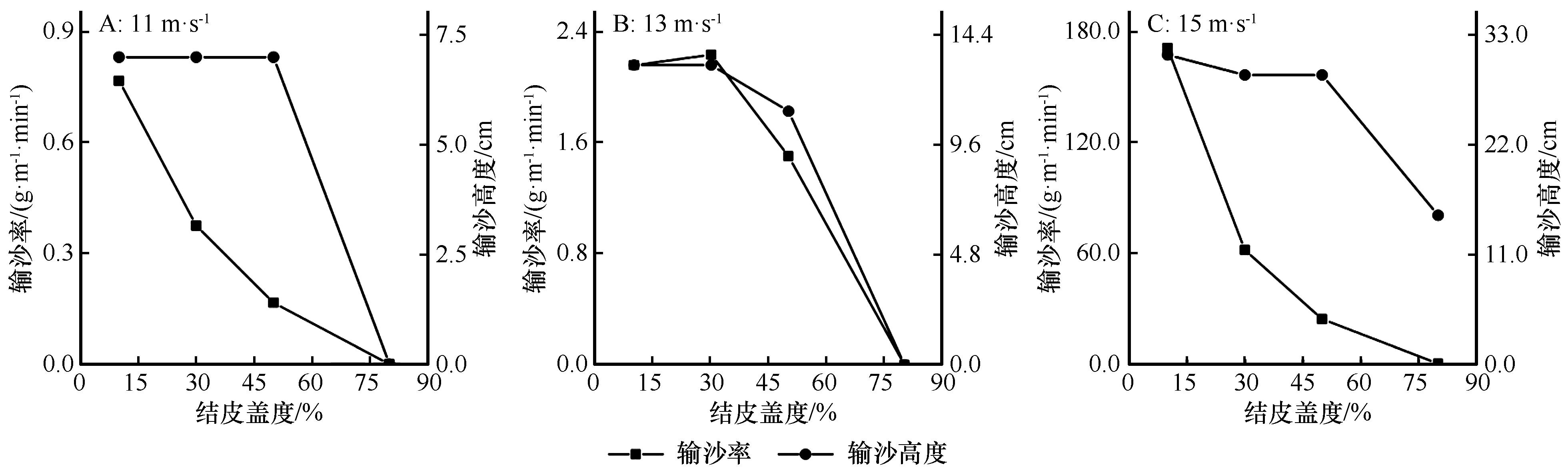

图4 不同风速下苔藓结皮盖度对输沙率和输沙高度的影响

Fig.4 Effect of moss crust coverage on sediment transport rates and heights at different wind speeds

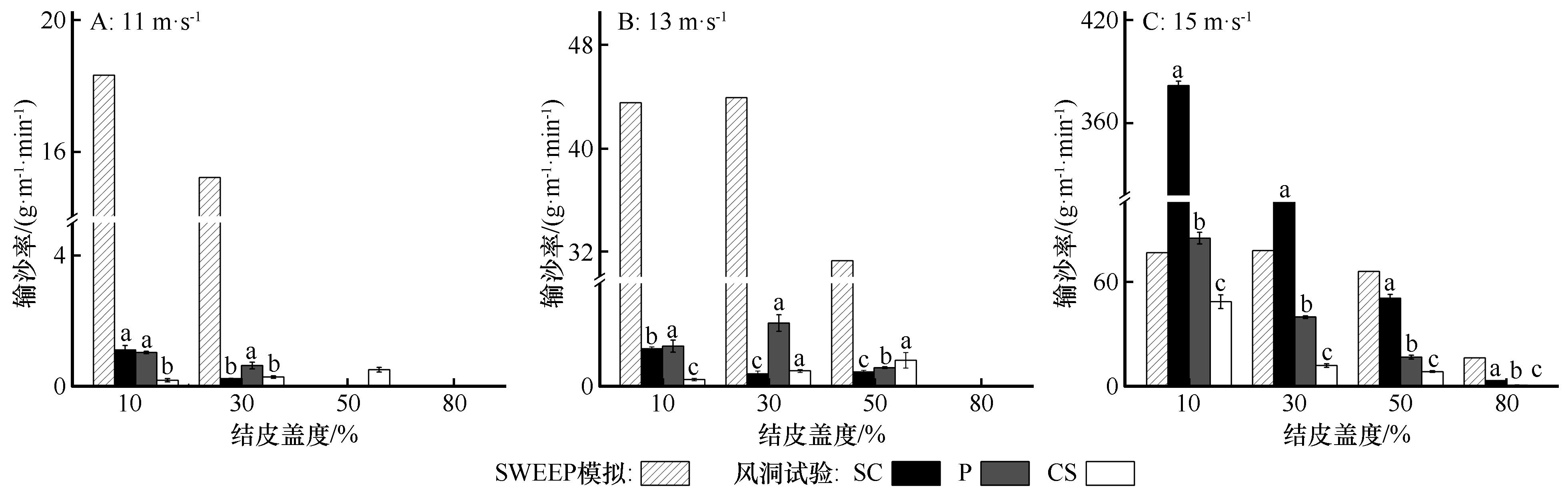

图5 SWEEP模拟与风洞试验的输沙率差异

Fig.5 Sediment transport rate differences between SWEEP simulation and wind tunnel experiment

表3 不同风速条件下风蚀速率随苔藓结皮盖度的变化

Table 3 Variation of wind erosion rates with change of moss crust coverage at different wind speeds

风速 /（m·s^-1）	试验方法	拟合关系	R²
11	SWEEP模拟	y=-1.922x+129.95	0.791
11	风洞试验	y=-0.017x+1.61	0.763
13	SWEEP模拟	y=-3.766x+281.98	0.949
13	风洞试验	y =-0.424x+29.92	0.835
15	SWEEP模拟	y =-4.710x+381.72	0.982
15	风洞试验	y =-3.906x+288.52	0.847

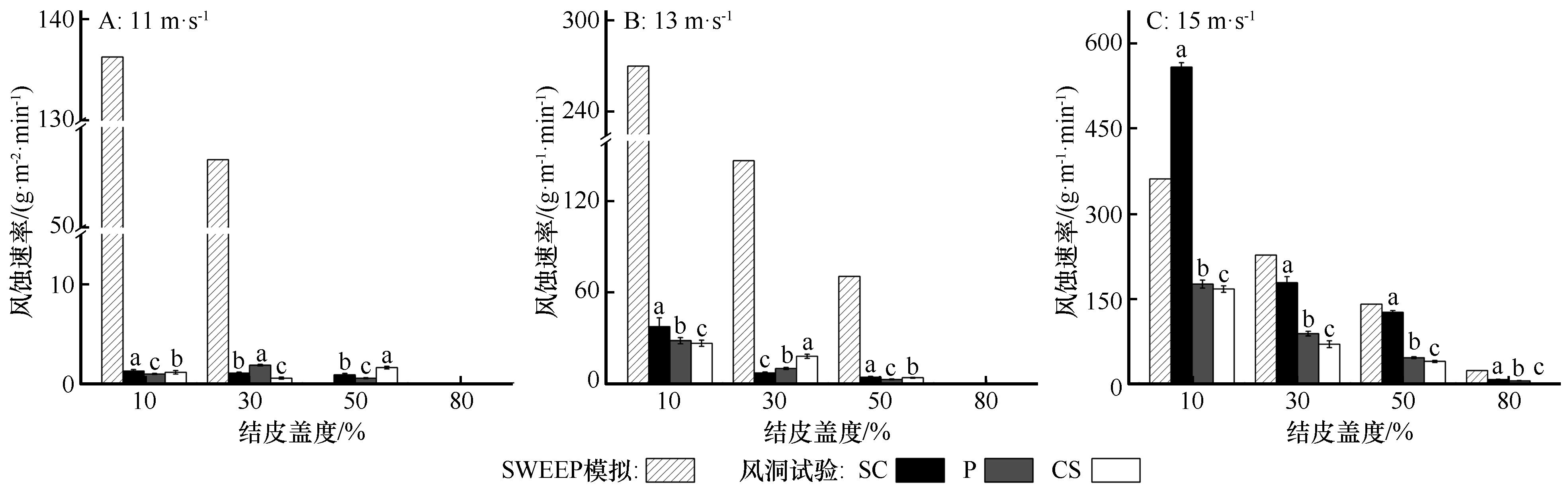

图6 SWEEP模拟与风洞试验的风蚀速率差异

Fig.6 Wind erosion rate differences between SWEEP simulation and wind tunnel experiment

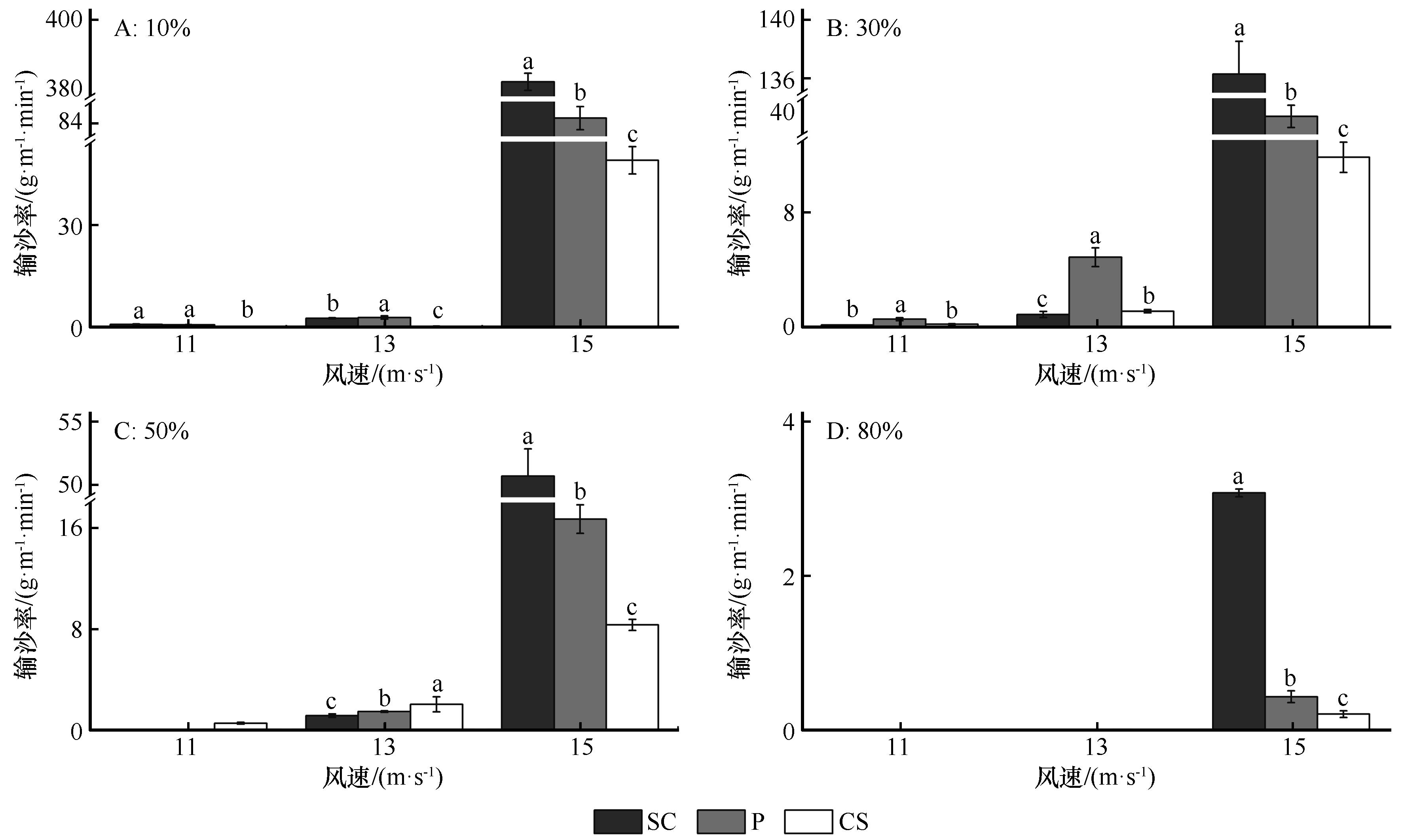

图7 不同苔藓结皮盖度下结皮空间分布对输沙率的影响（不同字母表示同一风速下不同结皮空间分布差异显著（P<0.05））

Fig.7 Effect of crust spatial distribution on sediment transport rates under different moss crust coverage （Different letters indicate significant differences between different crust spatial distribution in the same wind speed （P<0.05））

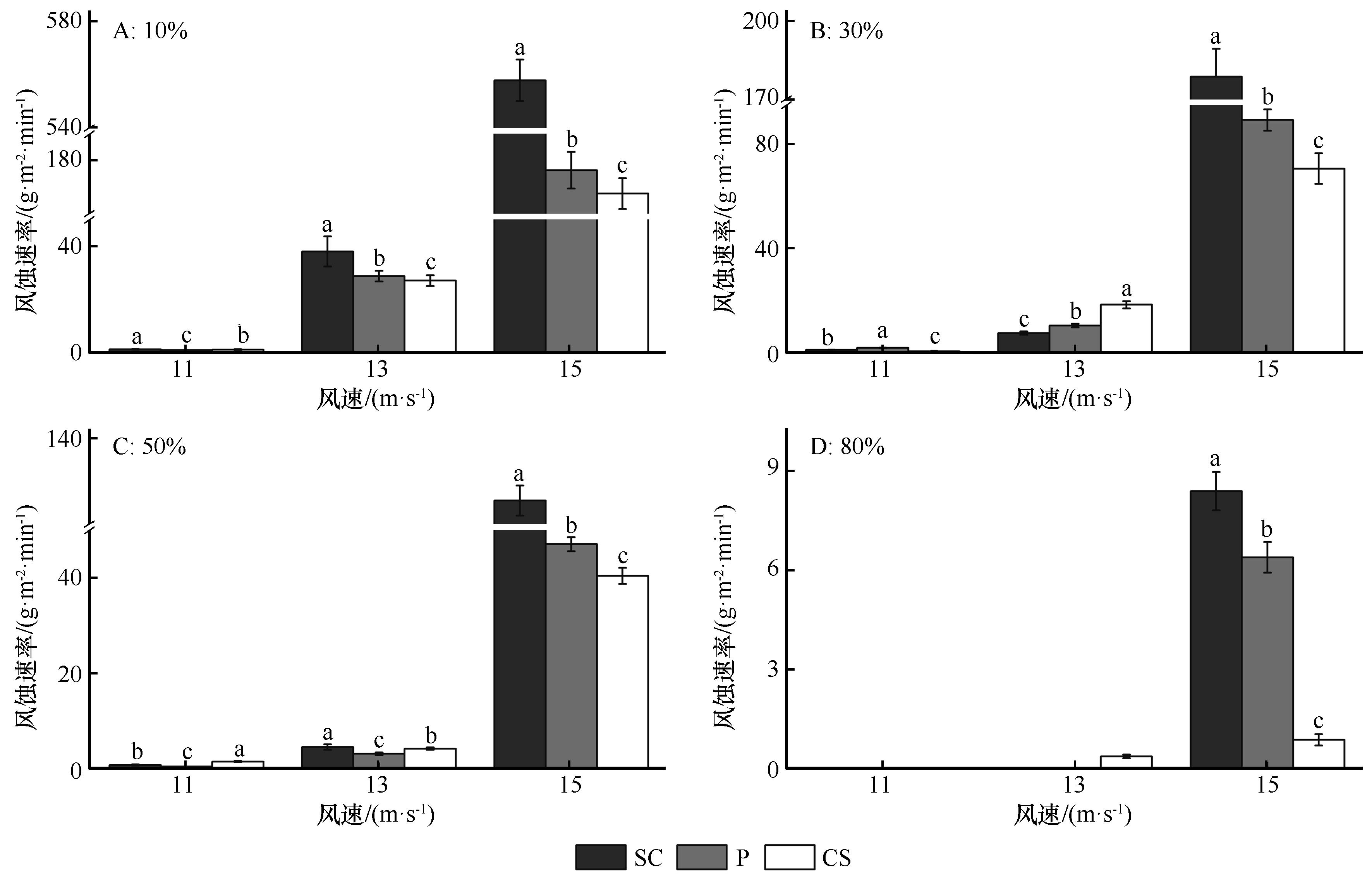

图8 不同苔藓结皮盖度下结皮空间分布对风蚀速率的影响（不同字母表示同一风速下不同结皮空间分布差异显著（P<0.05））

Fig.8 Effect of crust spatial distribution on wind erosion rates under different moss crust coverage （Different letters indicate significant differences between different crust spatial distribution in the same wind speed （P<0.05））

表4 基于方差分析的各因子对风蚀速率和近地表输沙率影响的显著性及贡献率

Table 4 Significance and percentage contribution of factors' effects on wind erosion rate and near-surface sediment transport rate based on ANOVA

变量	因子	自由度	均方差	F值	显著性	贡献率/%
风蚀速率	风速	2	108 619	1 949 441	0.000	29.7
	结皮盖度	3	39 668	711 945	0.000	16.3
	结皮空间分布	2	18 492	331 889	0.000	5.1
	风速×结皮盖度	6	28 898	518648	0.000	23.7
	风速×结皮空间分布	4	18 172	326 142	0.000	9.9
	结皮盖度×结皮空间分布	6	6 625	118 903	0.000	5.4
	风速×结皮盖度×结皮空间分布	12	6 013	107 923	0.000	9.9
	误差	36	0.056			0.0005
近地表输沙率	风速	2	33 150	4 959 520	0.000	20.6
	结皮盖度	3	11 730	1 754 886	0.000	10.9
	结皮空间分布	2	12 285	1 838 017	0.000	7.6
	风速×结皮盖度	6	11 250	1 683 172	0.000	21.0
	风速×结皮空间分布	4	12 348	1 847 442	0.000	15.3
	结皮盖度×结皮空间分布	6	4 463	667 710	0.000	8.3
	风速×结皮盖度×结皮空间分布	12	4 355	651 489	0.000	16.2
	误差	36	0.007			0.0002
