基于贡献效率的沙丘相对高度的底点选取方法

doi:10.7522/j.issn.1000-694X.2024.00125

摘要/Abstract

摘要：

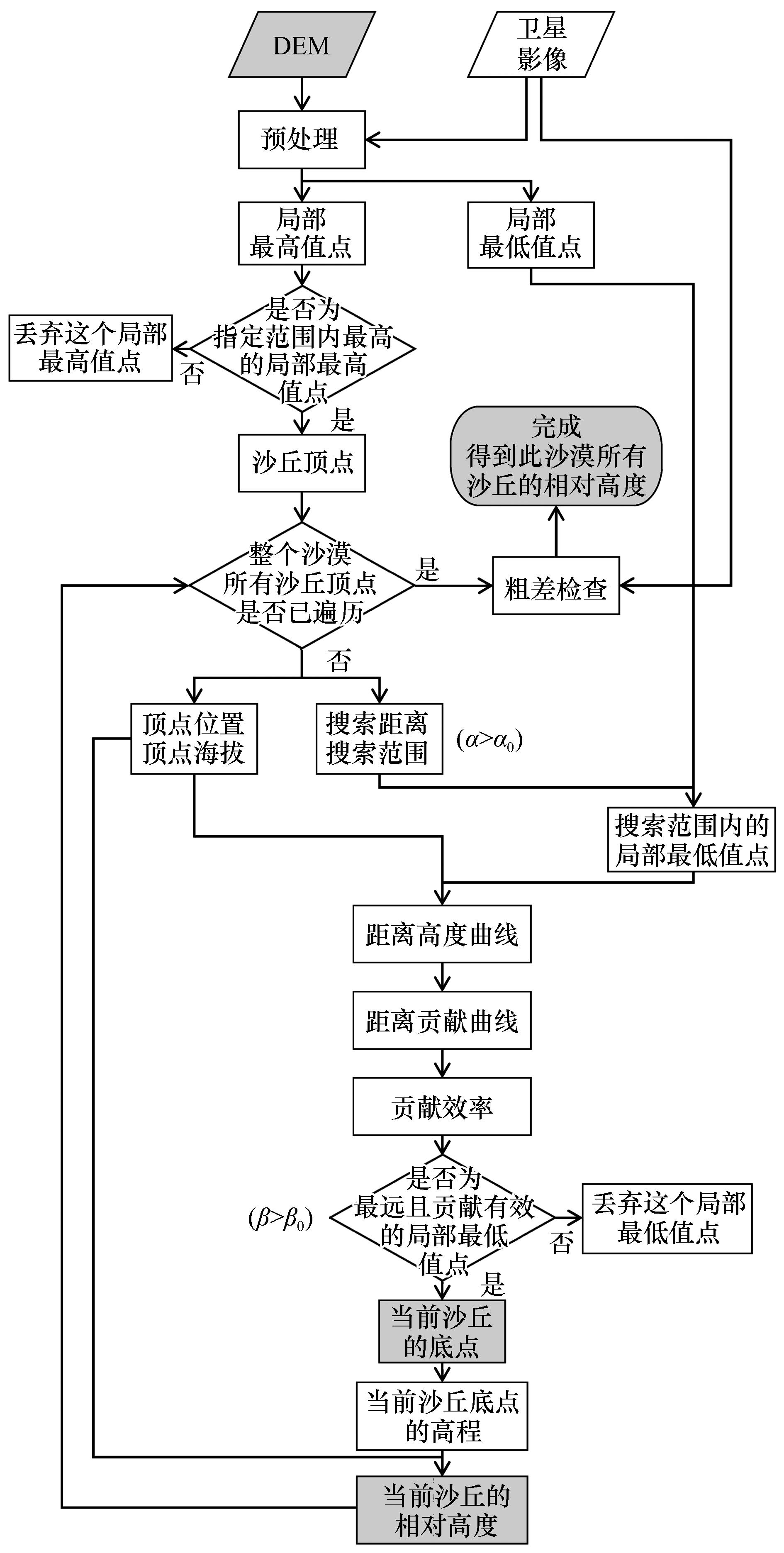

沙丘相对高度是沙丘形成演化的重要参数，沙丘底点选取是相对高度测量的关键。传统人工测量无法大面积开展，且底点选取主观性强；现有遥感算法对底点选取规则讨论不充分。本研究提出贡献效率的概念用于度量地形局部最低值点对沙丘相对高度的贡献，据此在沙丘顶点附近的众多局部最低值点中择优作为沙丘底点。3种地形数据2个沙漠对比发现：（1）本底点选取方法的结果在空间分布和高度数值上优于前人结果；（2）数据源水平分辨率带来的误差大于高程精度，小于50 m的沙丘受误差影响大；（3）本方法所得最大沙丘高度接近实测值。本研究可实现大范围、客观、全自动的沙丘高度测量，可推广到全球范围，是沙丘形态测量的新思路，也可为实地测量选择底点。

关键词: 沙丘相对高度, 沙丘底点, 贡献效率, 数字高程模型, 巴丹吉林沙漠

Abstract:

The relative height of dunes serves as a pivotal parameter in understanding the formation and evolutionary dynamics of aeolian landforms. Accurate determination of the base point for dune height measurement is crucial for this parameter's quantification. Traditional manual measurement techniques are not feasible for extensive studies due to their limitations in scalability and subjectivity involved in selecting base points. Furthermore， existing digital terrain analysis algorithms have not adequately addressed the criteria for base point selection. This study introduces the concept of contribution efficiency to quantify the significance of local terrain minima in contributing to the relative height of dunes. Utilizing this concept， the most appropriate base point is identified from among numerous local minima adjacent to the dune crest. An analysis comparing two deserts with three distinct types of terrain data demonstrates that：（1） The proposed method for base point selection outperforms previous techniques in terms of both spatial distribution and height value accuracy；（2） The error associated with horizontal data resolution exceeds that of elevation accuracy， with dunes less than 50 meters in height being particularly susceptible to such errors；（3） The maximum dune height as determined by this method aligns closely with field measurements. This research facilitates large-scale， objective， and fully automated dune height measurement， which holds potential for global application. It represents an innovative approach to the morphometric analysis of dunes and offers a valuable reference for base point selection in field surveys.

Key words: relative dune height, dune base point, contribution efficiency, digital elevation modeling, Badain Jaran Sand Sea

中图分类号:

U652.4

马璇, 牛震敏, 吴晓兰. 基于贡献效率的沙丘相对高度的底点选取方法[J]. 中国沙漠, 2025, 45(5): 266-276.

Xuan Ma, Zhenmin Niu, Xiaolan Wu. A method for selecting the base point of relative dune height based on contribution efficiency index[J]. Journal of Desert Research, 2025, 45(5): 266-276.

图/表 9

参考文献 36

[1]	董治宝，陈广庭，颜长珍，等.塔里木沙漠石油公路沿线沙丘移动规律［J］.中国沙漠，1998，18（4）：34-39.
[2]	Bullard J E， White K， Livingstone I.Morphometric analysis of aeolian bedforms in the Namib Sand Sea using ASTER data［J］.Earth Surface Processes and Landforms，2011（36）：1534-1549.
[3]	Puijenbroek M E B V， Nolet C， Groot A V D，et al.Exploring the contributions of vegetation and dune size to early dune development using unmanned aerial vehicle （UAV） imaging［J］.Biogeosciences，2017（14）：5533-5549.
[4]	李爱敏，韩致文.新月形沙丘形态参数与移动速度的关系［J］.中国沙漠，2020，40（1）：29-40.
[5]	何晨晨，吴盈盈，田永胜，等.民勤绿洲外围新月形沙丘宽高比与移动速率变化特征［J］.干旱区研究，2023，40（2）：280-291.
[6]	Lancaster N.Geomorphology of Desert Dunes［M］.London，UK：Taylor & Francis e-Library，2005：177-180.
[7]	朱震达，吴正，刘恕，等.中国沙漠概论［M］.北京：科学出版社，1980：73.
[8]	Dong Z B， Qian G Q， Luo W Y， et al.Geomorphological hierarchies for complex mega-dunes and their implications for megadune evolution in the Badain Jaran Desert［J］.Geomorphology，2009，106：180-185.
[9]	Yang X P， Louis S， Liu T，et al.Formation of the highest sand dunes on Earth［J］.Geomorphology，2011（135）：108-116.
[10]	牛震敏.高大沙山的形成机制与演化模拟［D］.甘肃：兰州大学，2022：57-60.
[11]	王涛.巴丹吉林沙漠形成演变的若干问题［J］.中国沙漠，1990，10（1）：32-43.
[12]	闫满存，王光谦，李保生，等.巴丹吉林沙漠高大沙山的形成发育研究［J］.地理学报，2001（1）：83-91.
[13]	Dong Z B， Wang T， Wang X M.Geomorphology of the megadunes in the Badain Jaran Desert［J］.Geomorphology，2004（60）191-203.
[14]	汪克奇，赵晖， Sheng Y W，等.基于DEM数据的巴丹吉林沙漠沙丘分布规律及其形态参数［J］.中国沙漠，2020，40（4）：81-94.
[15]	Gunn A， Casasanta G， Liberto L D，et al.What sets aeolian dune height？［J］.Nature Communications，2022（13）：2401.
[16]	Sauermann G， Rognonc P， Poliakovd A，et al.The shape of the barchan dunes of Southern Morocco［J］.Geomorphology，2000，36：47-62.
[17]	Wang Z T， Tao S C， Xie Y W，et al.Barchans of Minqin：morphometry［J］.Geomorphology，2007，89：405-411.
[18]	刘陶，杨小平，董巨峰，等.巴丹吉林沙漠沙丘形态与风动力关系的初步研究［J］.中国沙漠，2010，30（6）：1285-1291.
[19]	李建军，焦菊英，曹雪，等.柴达木盆地沙丘移动的空间分异及对形态参数的响应［J］.农业工程学报，2021，37（7）：309-314.
[20]	王萌，郜学敏，屈欣，等.柴达木盆地西南缘山前沙丘区沙丘地貌形态特征［J］.中国沙漠，2021，41（5）：166-174.
[21]	王嵩松.基于遥感影像的新月形沙丘动态监测［J］.科技和产业，2023，23（6）：187-191.
[22]	乌友罕，殷婕，武子丰，等.巴丹吉林-乌兰布和沙漠输沙带新月形沙丘动态［J］.中国沙漠，2024，44（2）：78-89.
[23]	刘鑫，高鑫.塔克拉玛干沙漠南缘新月形沙丘移动特征［J］.干旱区研究，2024，41（4）：661-673.
[24]	任孝宗，刘陶，王振亭.河西沙区新月形沙丘形态参数观测［J］.水土保持研究，2010，17（1）：163-166.
[25]	王静璞，刘连友，沈玲玲.基于Google Earth的毛乌素沙地新月形沙丘移动规律研究［J］.遥感技术与应用，2013，28（6）：1094-1100.
[26]	宁文晓，王振亭.巴丹吉林沙漠东南部典型高大沙丘形态参数分析［J］.福建农林大学学报（自然科学版），2018，47（6）：755-763.
[27]	马静，曹硕，张之辉，等.古沙漠沙丘形态定量重建研究［J］.山东科技大学学报（自然科学版），2021，40（5）：10-22.
[28]	汤国安，宋佳.基于DEM坡度图制图中坡度分级方法的比较研究［J］.水土保持学报，2006（2）：157-160.
[29]	陈志明，刘振东，于秀波.中国地貌全图研制［J］.地图，1995（1）：36-38.
[30]	Lin S W， Wang X Y， Nan C.Slope unit-based genetic landform mapping on Tibetan plateau-a terrain unit-based framework for large spatial scale landform classification［J］.Catena，2024，236：107757.
[31]	唐新明，李世金，李涛，等.全球数字高程产品概述［J］.遥感学报，2021，25（1）：167-181.
[32]	隋立芬，宋力杰，柴洪洲，等.误差理论与测量平差基础［M］.北京：测绘出版社，2018：7-9.
[33]	杨慧连，张涛.误差理论与数据处理［M］.天津：天津大学出版社，1992：89-92.
[34]	陆锦华，郭迎胜.《巴丹吉林高大沙山典型区景观图》的编制研究［J］.中国沙漠，1995，15（4）：385-391.
[35]	Yang X P， Liu T S， Xiao H L.Evolution of megadunes and lakes in the Badain Jaran Desert，Inner Mongolia，China during the last 31，000 years［J］.Quatern Int，2003，104：99-112.
[36]	Niu Z M， Wang N， Meng N，et al.Contribution of lake-dune patterning to the dune height of mega-dunes in the Badain Jaran Sand Sea，Northern China［J］.Remote Sensing，2021，13（23）：4915-4915.

沙丘高度/m	数据源
沙丘高度/m	AW3D30	SRTM	ASTER
合计	121	43	311
绝对高度
1 100~1 200	33	4	83
1 200~1 300	48	7	203
1 300~1 400	21	12	9
1 400~1 500	6	10	5
1 500~1 600	11	10	8
1 700~1 800	2	0	3
合计	121	43	311
相对高度
0~50	78	9	264
50~100	12	7	23
100~150	7	6	5
150~200	4	3	1
200~250	4	5	7
250~300	4	5	0
300~350	3	5	2
350~400	5	2	5
400~450	2	1	2
450~500	2	0	2

沙丘高度/m	数据源
沙丘高度/m	AW3D30	SRTM	ASTER
合计	121	43	311
绝对高度
1 100~1 200	33	4	83
1 200~1 300	48	7	203
1 300~1 400	21	12	9
1 400~1 500	6	10	5
1 500~1 600	11	10	8
1 700~1 800	2	0	3
合计	121	43	311
相对高度
0~50	78	9	264
50~100	12	7	23
100~150	7	6	5
150~200	4	3	1
200~250	4	5	7
250~300	4	5	0
300~350	3	5	2
350~400	5	2	5
400~450	2	1	2
450~500	2	0	2

指标	AW3D30	AW3D30 （调整顶点后）	ASTER	ASTER （调整顶点后）	SRTM	SRTM （调整顶点后）
沙丘顶点绝对高度/m	1 616	1 616	1 624	1 624	1 573	1 573
数据源的误差/m	5	5	17	17	16	16
沙丘顶点绝对高度/m（调整后）	—	1 621	—	1 641	—	1 589
搜索距离/m	4 941	4 999	5 182	5 347	4 479	4 718
沙丘绝对高度/m	1 616	1 621	1 624	1641	1 573	1 589
沙丘相对高度/m	461	466	465	482	389	405
搜索范围的面积/m	32 716 417	33 800 964	35 556 949	39 803 180	25 642 515	28 507 286
沙丘底点横坐标/m	548 718	548 718	548 776	548 776	551 760	551 760
沙丘底点纵坐标/m	4 415 991	4 415 991	4 416 334	4 416 334	4 414 148	4 414 148
沙丘顶点横坐标/m	551 567	551 567	551 532	551 532	551 509	551 509
沙丘顶点纵坐标/m	4 415 800	4 415 800	4 415 800	4 415 800	4 415 740	4 415 740

指标	AW3D30	AW3D30 （调整顶点后）	ASTER	ASTER （调整顶点后）	SRTM	SRTM （调整顶点后）
沙丘顶点绝对高度/m	1 616	1 616	1 624	1 624	1 573	1 573
数据源的误差/m	5	5	17	17	16	16
沙丘顶点绝对高度/m（调整后）	—	1 621	—	1 641	—	1 589
搜索距离/m	4 941	4 999	5 182	5 347	4 479	4 718
沙丘绝对高度/m	1 616	1 621	1 624	1641	1 573	1 589
沙丘相对高度/m	461	466	465	482	389	405
搜索范围的面积/m	32 716 417	33 800 964	35 556 949	39 803 180	25 642 515	28 507 286
沙丘底点横坐标/m	548 718	548 718	548 776	548 776	551 760	551 760
沙丘底点纵坐标/m	4 415 991	4 415 991	4 416 334	4 416 334	4 414 148	4 414 148
沙丘顶点横坐标/m	551 567	551 567	551 532	551 532	551 509	551 509
沙丘顶点纵坐标/m	4 415 800	4 415 800	4 415 800	4 415 800	4 415 740	4 415 740

高度/m	测量方法	参考文献
465	地形图和航片	[34]
460	便携式梭曼高度计	[35]
453	电子全站仪	[36]
433	遥感地形分析	[14]
461±10	本研究算法	本研究（AW3D30数据）
465±34	本研究算法	本研究（ASTER GDEM数据）
402±32	本研究算法	本研究（SRTM数据）
