毛乌素沙地植被水分利用效率的时空格局

doi:10.7522/j.issn.1000-694X.2020.00005

摘要/Abstract

摘要：

水分利用效率（WUE）是衡量生态系统碳水循环耦合程度的重要指标，明晰其动态变化规律有助于判断区域植被生态建设是否与当地的自然条件相适应。利用基于CASA（Carnegie-Ames-Stanford Approach）模型得到的植被净初级生产力（NPP）数据和MODIS系列产品中的蒸散发（ET）数据，估算了2001—2016年毛乌素沙地植被的WUE，并探讨了其时空演变特征及与气象因子的关系。结果显示：（1）WUE的多年平均值为0.62 gC·mm^-1·m^-2，空间上自东向西递减，在不同植被类型间表现为栽培植物>灌丛>草甸>草原>荒漠；（2）WUE以0.009 gC·mm^-1·m^-2·a^-1的速率上升，东部地区变化尤为显著，NPP的快速增长是WUE呈增加趋势的主要原因；（3）WUE与各气象因子的相关程度由大至小依次为太阳辐射、降水量、风速和气温，分布在西部地区的荒漠植被WUE受气象因子影响最小。经过一系列生态建设工程的治理，毛乌素沙地大部分地区自2001年以来NPP和WUE均呈增加趋势，即生态系统在变“绿”的同时还实现了水分的高效利用，有利于当地生态环境的健康发展；但在水热条件较差的中西部地区，新建设的植被生长缓慢且导致蒸散发产生强烈变化，使WUE呈减少趋势，暴露出植被建设规模与水资源承载能力不匹配的问题，需引起格外重视。

关键词: 水分利用效率, CASA模型, 气象因子, 毛乌素沙地

Abstract:

Water use efficiency （WUE） is a key proxy for linking carbon and water exchange processes in terrestrial ecosystems. Understanding the spatial-temporal variations in WUE helps to evaluate the adaptability of vegetation to local environmental conditions. This study estimated the vegetation WUE in the Mu Us Desert during 2001-2016 using remote-sensing data and meteorological observations. Carbon sequestration （i.e.， net primary productivity， NPP） was estimated based on the Carnegie-Ames-Stanford Approach （CASA） model， while water consumption （i.e.， evapotranspiration， ET） was obtained from the MODIS product. The spatial-temporal patterns of WUE and their responses to meteorological factors were investigated by trend analysis and correlation analysis， respectively. The results showed that：（1） the mean annual WUE across the Mu Us Desert was 0.62 gC·mm^-1·m^-2with a trend of decrease from the east to the west， and among different vegetation types， the values of WUE ranked in the order of cultivated vegetation>shrub>meadow>steppe>desert；（2） WUE increased at the rate of 0.009 gC·mm^-1·m^-2·yr^-1 during the study period， especially significantly in eastern， and the increase in WUE mainly attributed to the rapid rise in NPP； and （3） the relationships between WUE and meteorological factors followed a sequence of solar radiation， precipitation， wind speed， and air temperature from strong to weak， and there were relatively insignificant relationships between WUE and meteorological factors in the western part of the Mu Us Desert. The study highlight that the revegetation programs implemented in the Mu Us Desert have achieved good outputs that both NPP and WUE have increased since 2001， which contributed to the improvement of local ecological environment； however， in the central and western part of the Mu Us Desert with poor condition of water and heat， the mismatch between revegetation magnitude and water should be paid more attention.

Key words: water use efficiency （WUE）, CASA model, meteorological factors, Mu Us Desert

中图分类号:

Q945.79

王姣月, 秦树高, 张宇清. 毛乌素沙地植被水分利用效率的时空格局[J]. 中国沙漠, 2020, 40(5): 120-129.

Jiaoyue Wang, Shugao Qin, Yuqing Zhang. Spatial-temporal patterns of vegetation water use efficiency in the Mu Us Desert[J]. Journal of Desert Research, 2020, 40(5): 120-129.

图/表 8

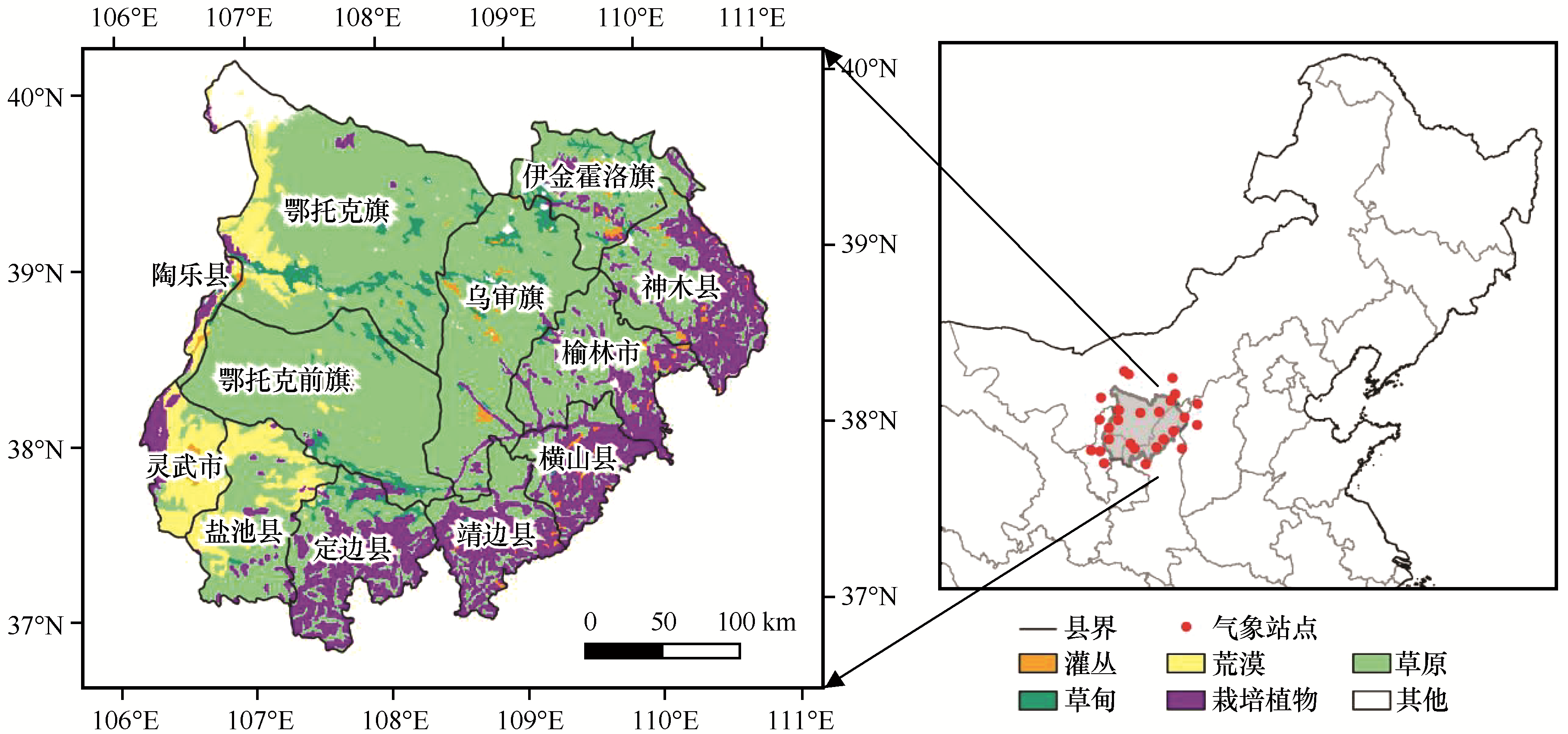

图1 毛乌素沙地的地理位置及主要植被类型分布

Fig.1 Location of the Mu Us Desert and the distribution of major vegetation types

表1 基于CASA模型的NPP计算

Table 1 Calculations of NPP based on the CASA model

计算公式	参数说明	编号
$N P P x, t = A P A R (x, t) × ε (x, t)$	NPP为净初级生产力（gC·m^-2）；APAR为光合有效辐射（MJ·m^-2）；ε为实际光能利用率（gC·MJ^-1）	（1）
$A P A R (x, t) = S O L (x, t) × F P A R (x, t) × α$	SOL为太阳总辐射量（MJ·m^-2）；FPAR为植被层对入射的光合有效辐射的吸收比例，本文选用Potter等^[27]提出的计算方法；α为调整系数，取值0.5，表示植被所能利用的太阳有效辐射（波长为0.38?~?0.71 μm）占太阳总辐射的比例	（2）
$F P A R (x, t) = m i n (S R - S R m i n) / (S R m a x - S R m i n), 0.95$	SR为简单比值植被指数；SR_min和SR_max分别对应某种植被类型NDVI在5%和95%处的下侧百分位数，本文根据朱文泉等^[29]的研究结果，取经验常数1.05和4.49	（3）
$S R x, t = 1 + N D V I (x, t) / 1 - N D V I (x, t)$	NDVI为归一化植被指数	（4）
$ε x, t = T ε 1 (x, t) × T ε 2 (x, t) × W ε (x, t) × ε m a x$	T_ε1和T_ε2为低温和高温对光能利用率的胁迫影响系数；W_ε表示水分对光能利用率的胁迫影响系数；ε_max为理想条件下植被的最大光能利用率（gC·MJ^-1），本文应用朱文泉等^[29]提出的ε_max参数集，设置各植被类型具体取值如下：灌丛为0.429 gC·MJ^-1，草地、耕作植被和其他均为0.542 gC·MJ^-1	（5）
$T ε 1 x, t = 0.8 + 0.02 × T o p t (x) - 0.0005 × T o p t (x) 2$	T_opt为植被生长的最适温度（℃），表示为某一区域一年内NDVI达到最高时的当月平均气温，当月平均气温小于等于0 ℃时则该指标取值为0	（6）
$T ε 2 (x, t) = 1.184 / 1 + e x p ? 0.2 × (T o p t (x) - 10 - T (x, t))$ $× 1 / 1 + e x p ? 0.3 × (- T o p t (x) - 10 + T (x, t))$	T为当月平均气温（℃），当某月平均气温T比最适温度T_opt高10 ℃或低13 ℃时，该月的T_ε2值取最适温度月份T_ε2值的1/2	（7）
$W ε x, t = 0.5 + 0.5 × E T (x, t) / P E T (x, t)$	ET和PET分别为区域实际蒸散发（mm）和区域潜在蒸散发（mm）	（8）

表1 基于CASA模型的NPP计算

Table 1 Calculations of NPP based on the CASA model

计算公式	参数说明	编号
$N P P x, t = A P A R (x, t) × ε (x, t)$	NPP为净初级生产力（gC·m^-2）；APAR为光合有效辐射（MJ·m^-2）；ε为实际光能利用率（gC·MJ^-1）	（1）
$A P A R (x, t) = S O L (x, t) × F P A R (x, t) × α$	SOL为太阳总辐射量（MJ·m^-2）；FPAR为植被层对入射的光合有效辐射的吸收比例，本文选用Potter等^[27]提出的计算方法；α为调整系数，取值0.5，表示植被所能利用的太阳有效辐射（波长为0.38?~?0.71 μm）占太阳总辐射的比例	（2）
$F P A R (x, t) = m i n (S R - S R m i n) / (S R m a x - S R m i n), 0.95$	SR为简单比值植被指数；SR_min和SR_max分别对应某种植被类型NDVI在5%和95%处的下侧百分位数，本文根据朱文泉等^[29]的研究结果，取经验常数1.05和4.49	（3）
$S R x, t = 1 + N D V I (x, t) / 1 - N D V I (x, t)$	NDVI为归一化植被指数	（4）
$ε x, t = T ε 1 (x, t) × T ε 2 (x, t) × W ε (x, t) × ε m a x$	T_ε1和T_ε2为低温和高温对光能利用率的胁迫影响系数；W_ε表示水分对光能利用率的胁迫影响系数；ε_max为理想条件下植被的最大光能利用率（gC·MJ^-1），本文应用朱文泉等^[29]提出的ε_max参数集，设置各植被类型具体取值如下：灌丛为0.429 gC·MJ^-1，草地、耕作植被和其他均为0.542 gC·MJ^-1	（5）
$T ε 1 x, t = 0.8 + 0.02 × T o p t (x) - 0.0005 × T o p t (x) 2$	T_opt为植被生长的最适温度（℃），表示为某一区域一年内NDVI达到最高时的当月平均气温，当月平均气温小于等于0 ℃时则该指标取值为0	（6）
$T ε 2 (x, t) = 1.184 / 1 + e x p ? 0.2 × (T o p t (x) - 10 - T (x, t))$ $× 1 / 1 + e x p ? 0.3 × (- T o p t (x) - 10 + T (x, t))$	T为当月平均气温（℃），当某月平均气温T比最适温度T_opt高10 ℃或低13 ℃时，该月的T_ε2值取最适温度月份T_ε2值的1/2	（7）
$W ε x, t = 0.5 + 0.5 × E T (x, t) / P E T (x, t)$	ET和PET分别为区域实际蒸散发（mm）和区域潜在蒸散发（mm）	（8）

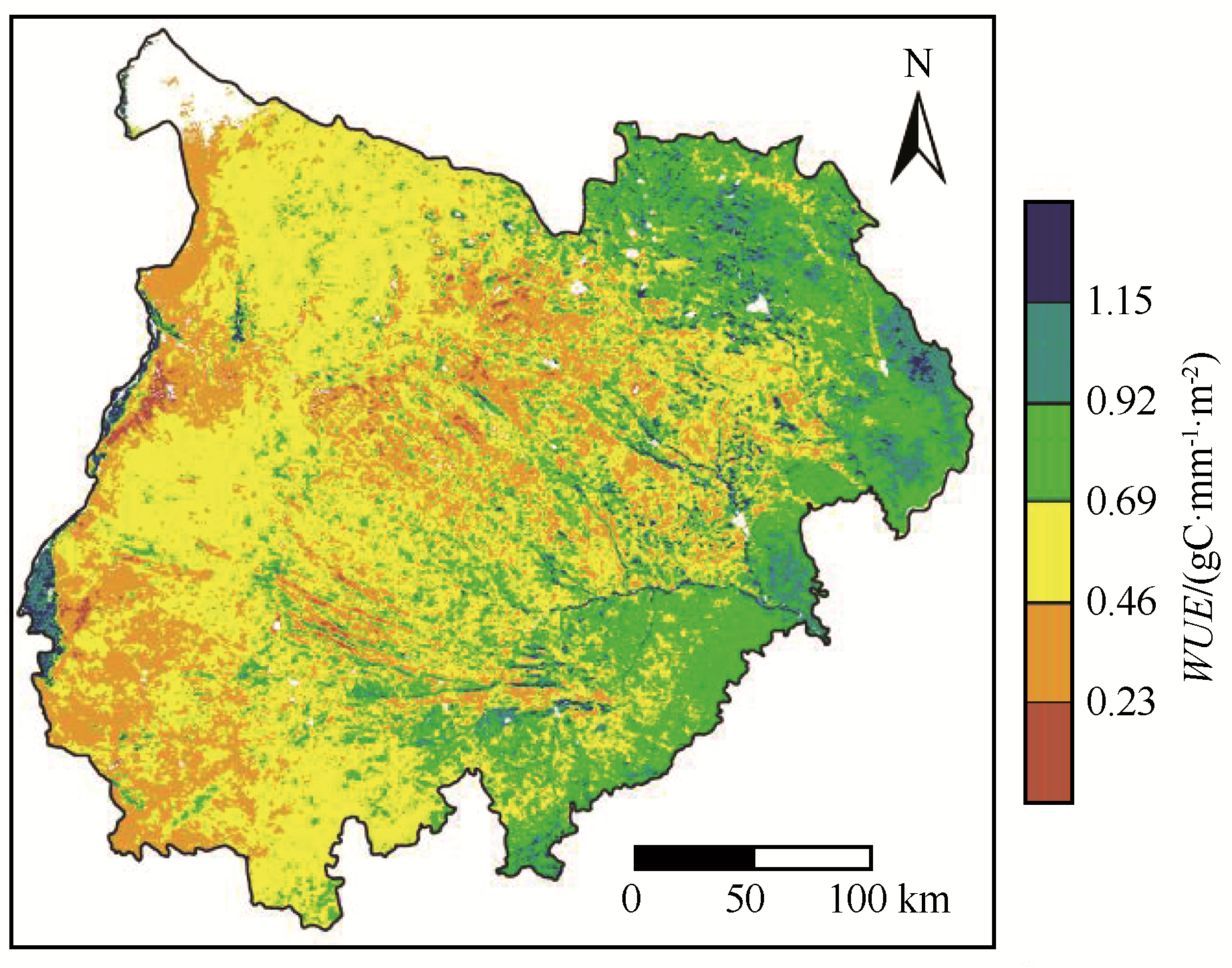

图2 2001—2016年毛乌素沙地WUE多年平均值的空间分布

Fig. 2 Spatial distribution of mean annual WUE in the Mu Us Desert during 2001-2016

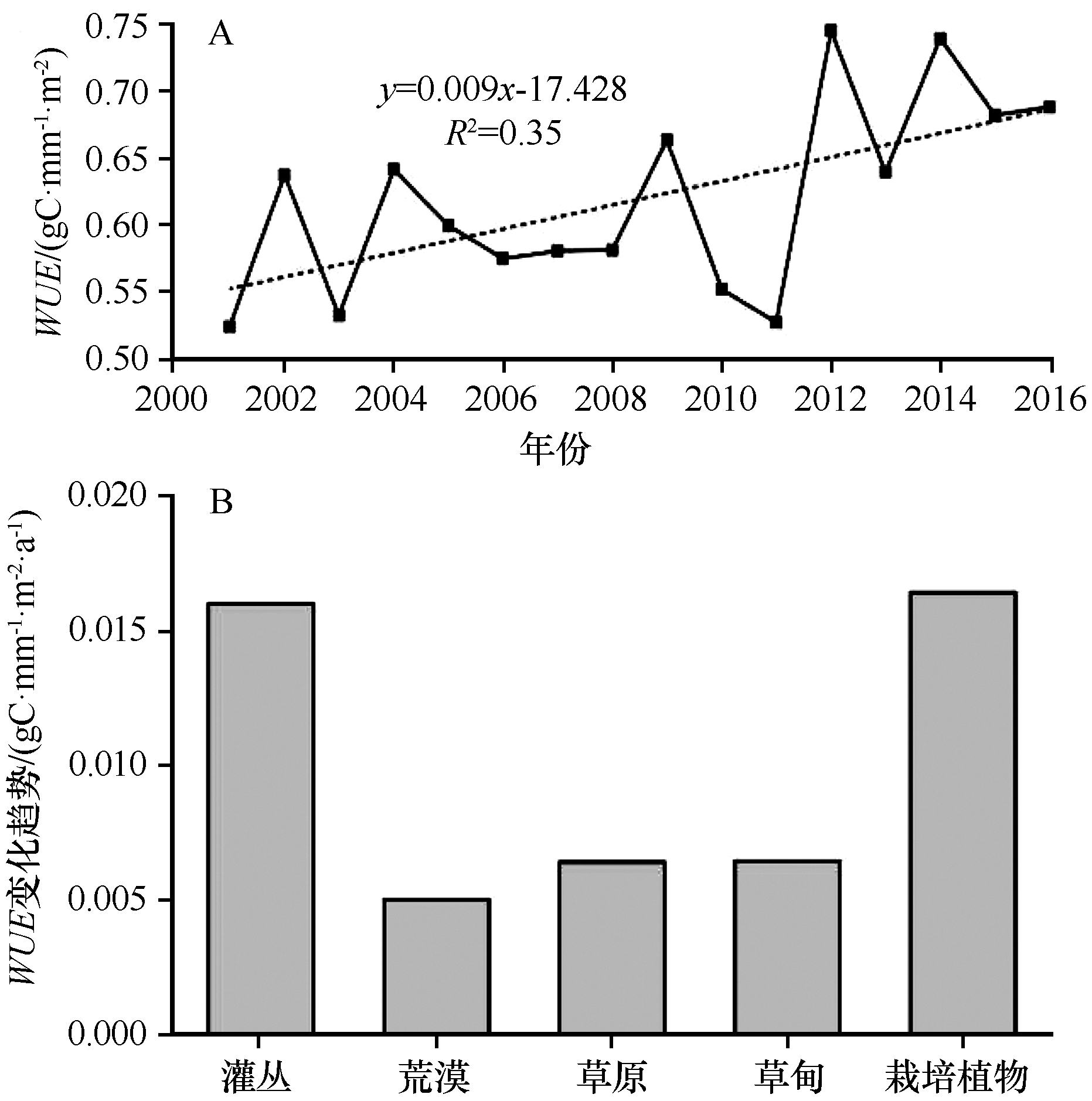

图3 2001—2016年毛乌素沙地WUE的年际变化（A）及不同植被类型间WUE的变化趋势（B）

Fig.3 Interannual variation in WUE at the spatial-average level (A) and WUE trends among different vegetation types (B) in the Mu Us Desert during 2001-2016

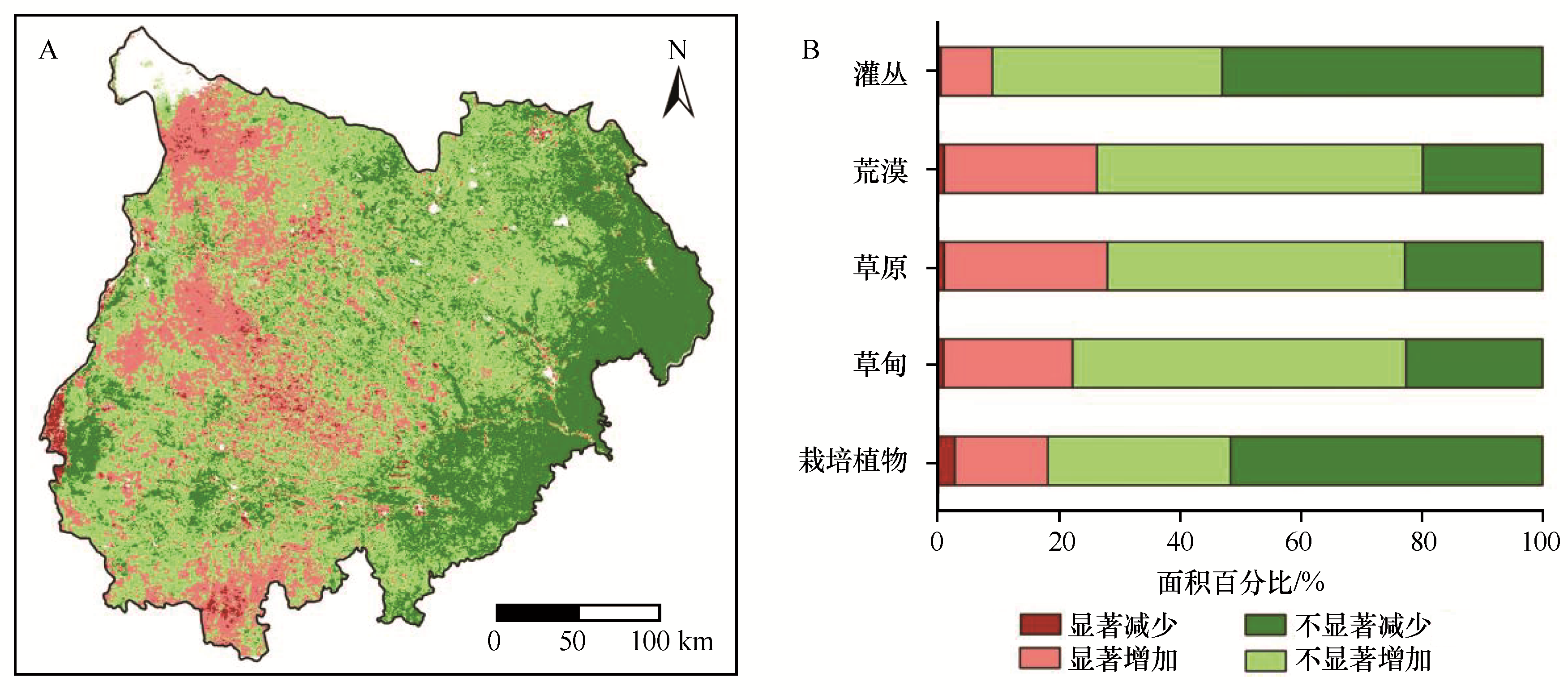

图4 2001—2016年毛乌素沙地WUE变化趋势显著性的空间分布（A）及在不同植被类型中的面积比例（B）

Fig.4 Spatial distribution (A) and area proportion among different vegetation types (B) of the WUE change types in the Mu Us Desert during 2001-2016. The change types were determined with the Mann-Kendall test method

图5 毛乌素沙地NPP、ET和WUE变化趋势叠加类型的空间分布“+”表示在研究时段内呈增加趋势，“-”表示呈减少趋势

Fig.5 Composite map of the NPP, ET and WUE trends in the Mu Us Desert.

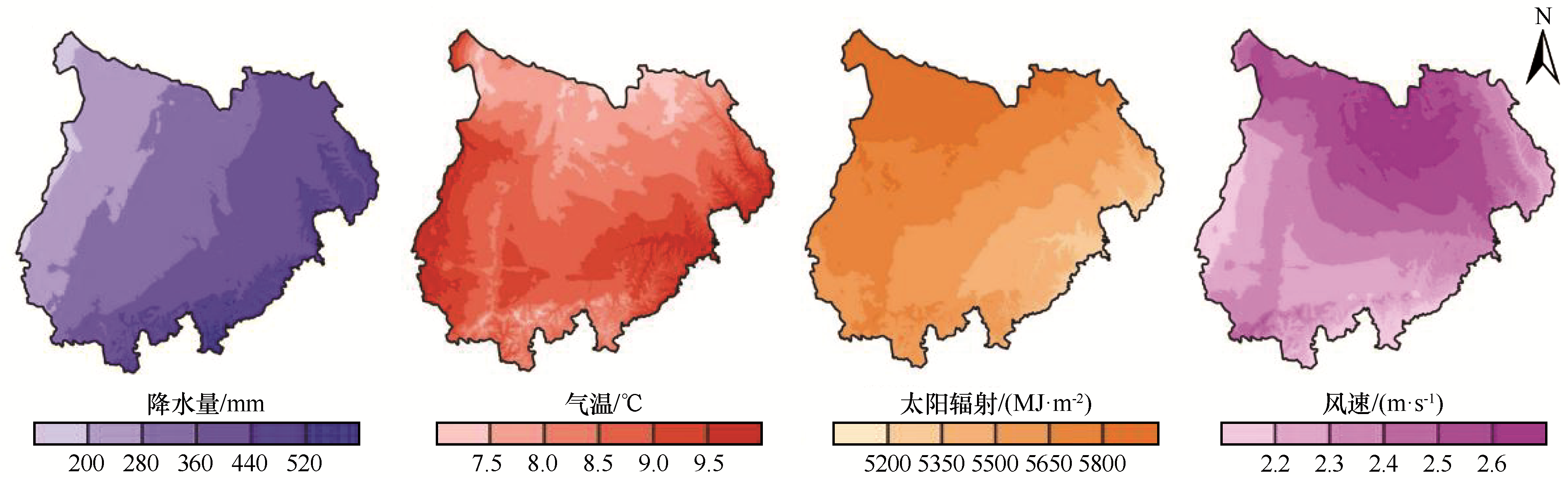

图6 2001—2016年毛乌素沙地降水量、气温、太阳辐射和风速多年平均值的空间分布

Fig.6 Spatial distribution of mean annual precipitation, air temperature, solar radiation and wind speed in the Mu Us Desert during 2001-2016

图7 2001—2016年毛乌素沙地WUE与各气象因子相关系数的空间分布及其显著性检验结果在不同植被类型中的面积比例

Fig. 7 Spatial distributions of the correlation coefficients between WUE and metrological factors and area proportion of the significance tests among different vegetation types in the Mu Us Desert during 2001-2016
