采煤对海流兔流域大气降水-地表水-地下水-矿井水转化关系的影响

doi:10.7522/j.issn.1000-694X.2022.00027

摘要/Abstract

摘要：

煤矿开采使流域水文地质条件发生改变，研究采煤影响下流域降水-地表水-地下水-矿井水转化关系对揭示区域水循环过程意义重大。以海流兔流域为研究区，利用数理统计法、Piper三线图和氢氧同位素关系图等方法，分析采煤影响下降水-地表水-地下水-矿井水的转化关系。结果表明：在煤矿开采影响下采矿区地表水中 $S O 4 2 -$ 、 $N a +$ 、 $M g 2 +$ 等含量增幅较大；流域降水、地表水与地下水转化关系以地表水下渗补给地下水为主，平均贡献率为56.7%；矿区及以下流域海流兔与纳林河不同水体间的转化关系仍以地表水补给地下水为主，与上游天然流域相比平均贡献率分别增至69.3%和59.4%；矿井水主要来源为上覆萨拉乌苏组地下水，补给比率为72.4%，煤矿开采使上覆含水层地下水向采空区汇流速度增大。

关键词: 矿井水, 地下水, 地表水, 转化关系

Abstract:

Coal mining changes the hydrogeological conditions of the basin. It is of great significance to study the transformation relationship between precipitation， surface water， groundwater and mine water under the influence of coal mining. Taking the Hailiutu basin as the study area. The transformation relationship of precipitation surface water groundwater mine water under the influence of coal mining is analyzed by mathematical statistics， Piper trigram and hydrogen and oxygen isotope diagram. The results show that the content of $S O 4 2 -$ 、 $N a +$ 、 $M g 2 +$ in surface water increases greatly under the influence of coal mining； The transformation relationship between precipitation， surface water and groundwater in natural watershed is mainly the recharge of groundwater by surface water infiltration， with an average contribution rate of 56.7%； The conversion relationship between different water in Hailiutu and Nalin basin is mainly the recharge of surface water to groundwater in the mining area and its downstream. The average contribution rate increased to 69.3% and 59.4% compared with the upstream natural watershed. The main source of mine water is groundwater of the overlying Sarausu Formation with a recharge ratio of 72.4%. Coal mining speeds up the confluence of groundwater from overlying aquifer to goaf.

Key words: mine water, groundwater, surface water, conversion relationship

中图分类号:

P641.1

李倩, 马龙, 刘廷玺, 王硕. 采煤对海流兔流域大气降水-地表水-地下水-矿井水转化关系的影响[J]. 中国沙漠, 2022, 42(5): 146-157.

Qian Li, Long Ma, Tingxi Liu, Shuo Wang. Conversion of precipitation， surface water， groundwater and mine water affected by coal mining in the Hailiutu River Basin， Inner Mongolia， China[J]. Journal of Desert Research, 2022, 42(5): 146-157.

图/表 10

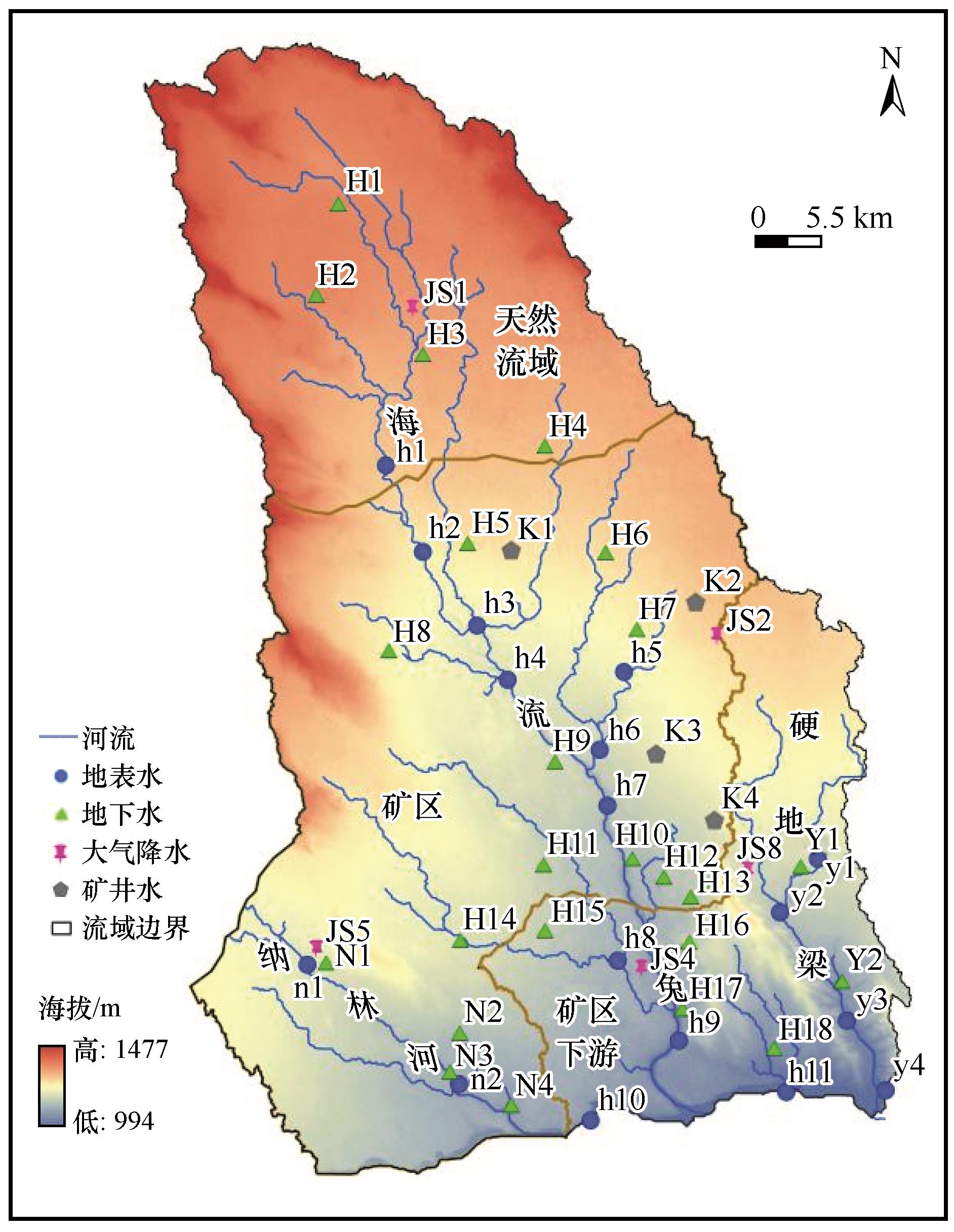

图1 研究区及采样点分布

Fig.1 Location of the studied area and sample points

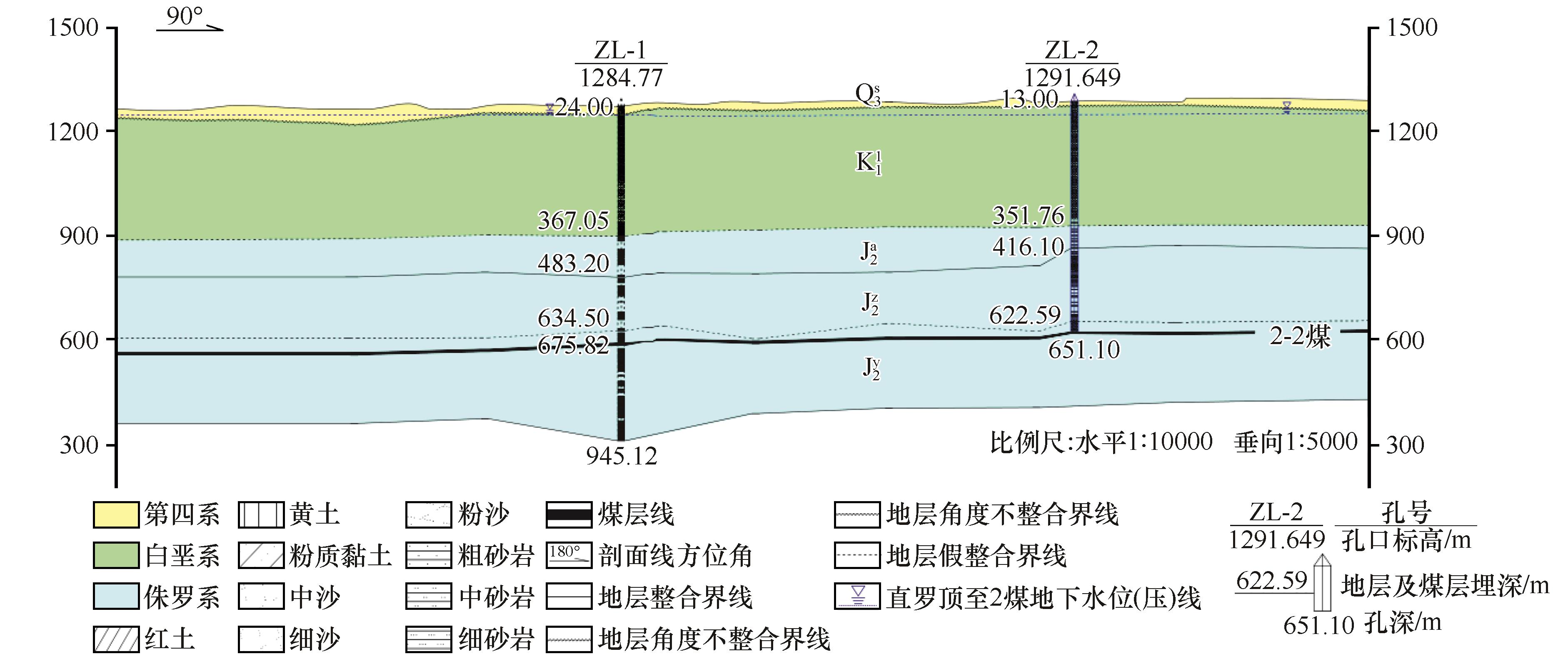

图2 水文地质剖面图

Fig.2 Sketch map of hydrogeologic section

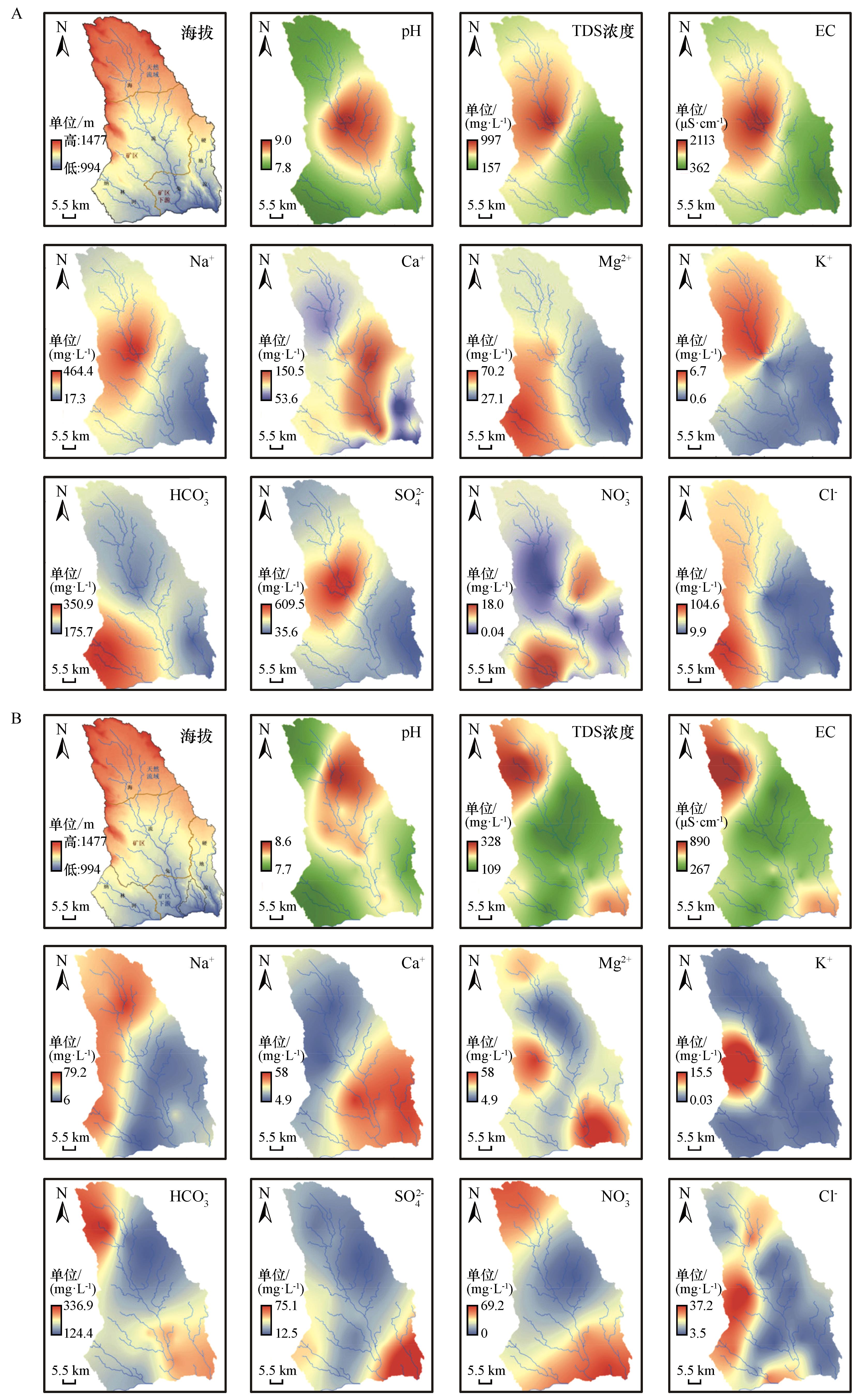

图3 研究区地表水（A）和地下水（B）pH、可溶性固形物（TDS）浓度、电导率（EC）及离子浓度空间趋势

Fig.3 pH， TDS， EC and ion trends of surface water （A） and groundwater （B） in the study area

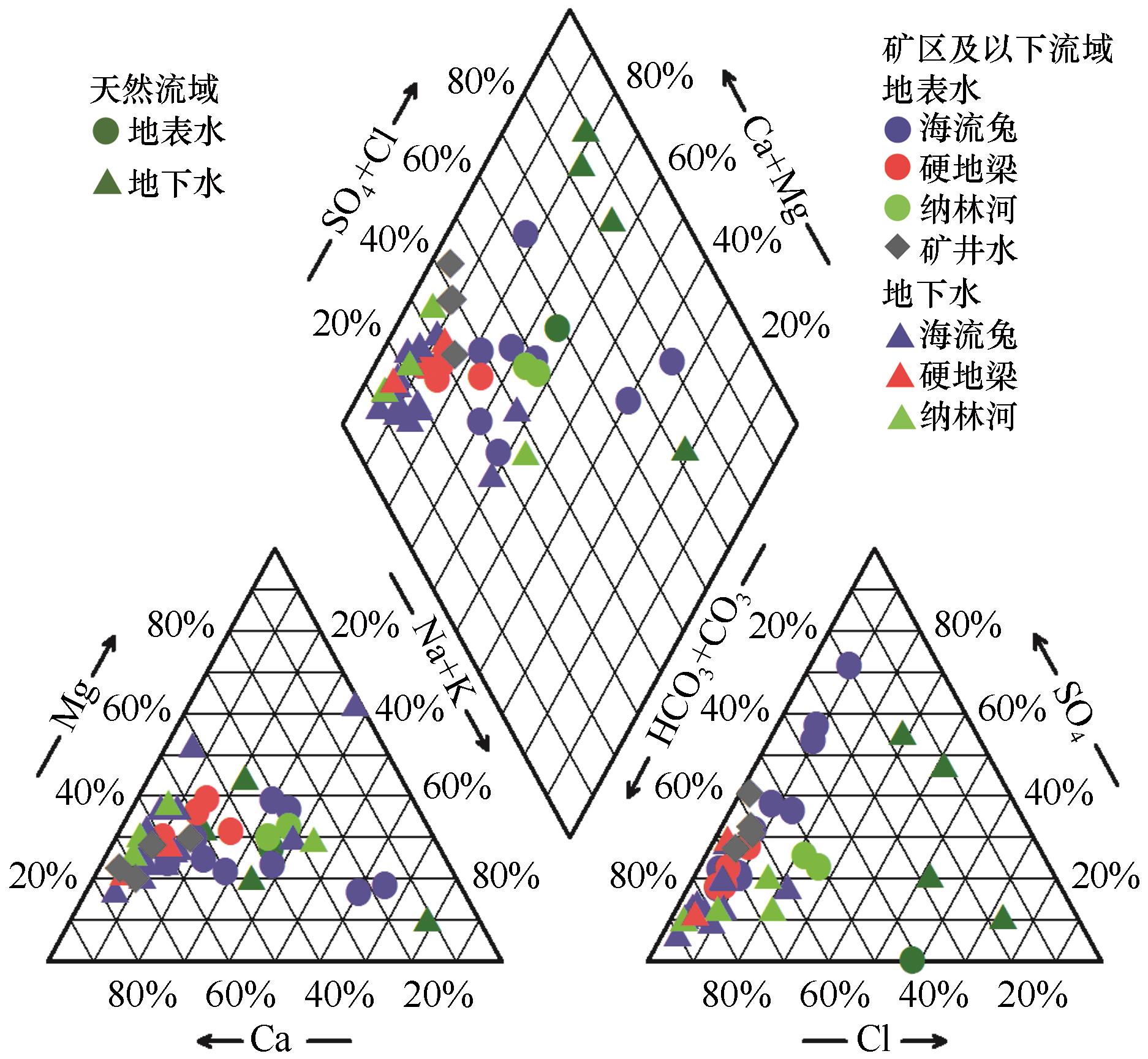

图4 研究区不同水体Piper三线图

Fig.4 Different water samples of Piper trilinear diagram

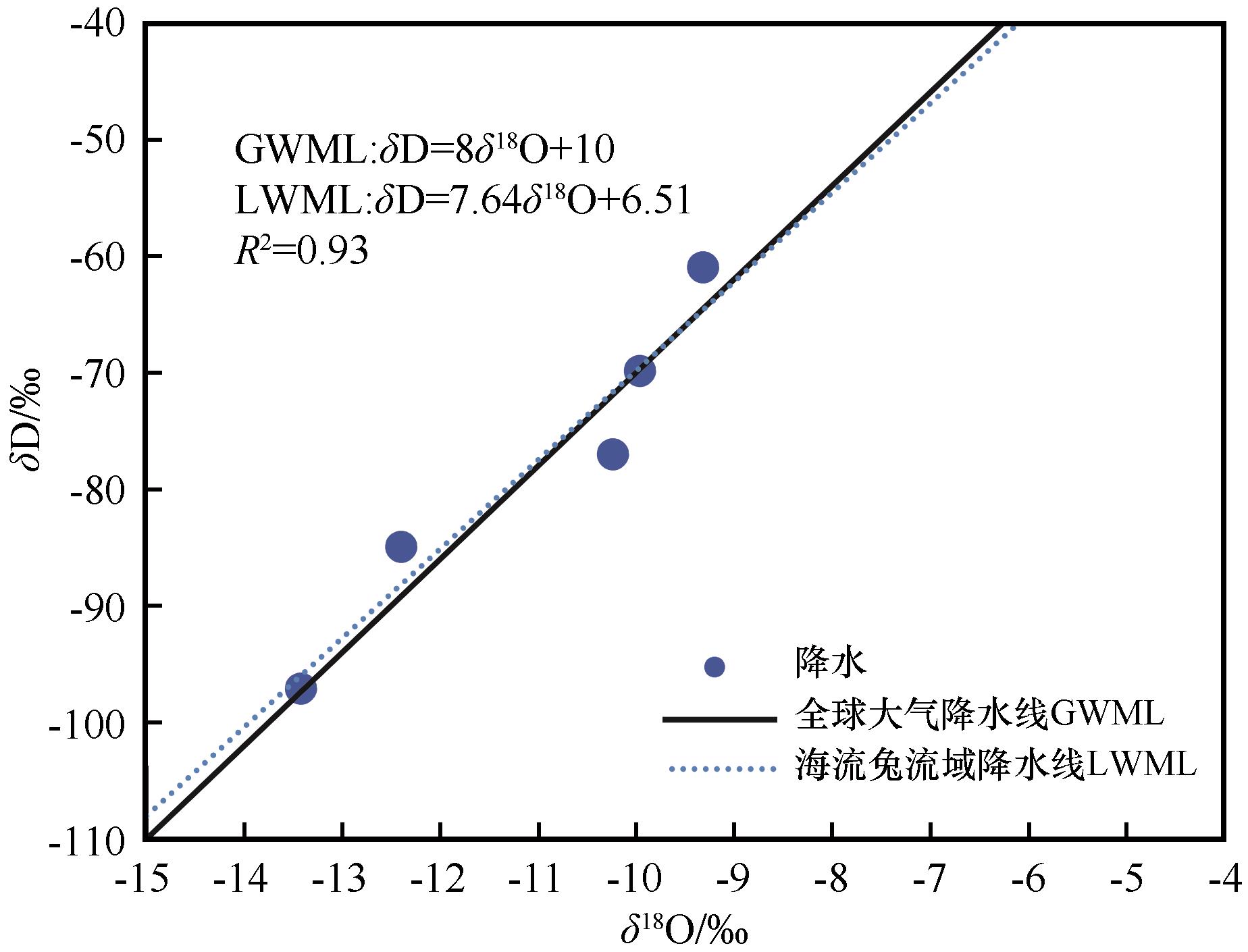

图5 降水氢氧同位素关系

Fig.5 The hydrogen and oxygen isotopes of precipitation

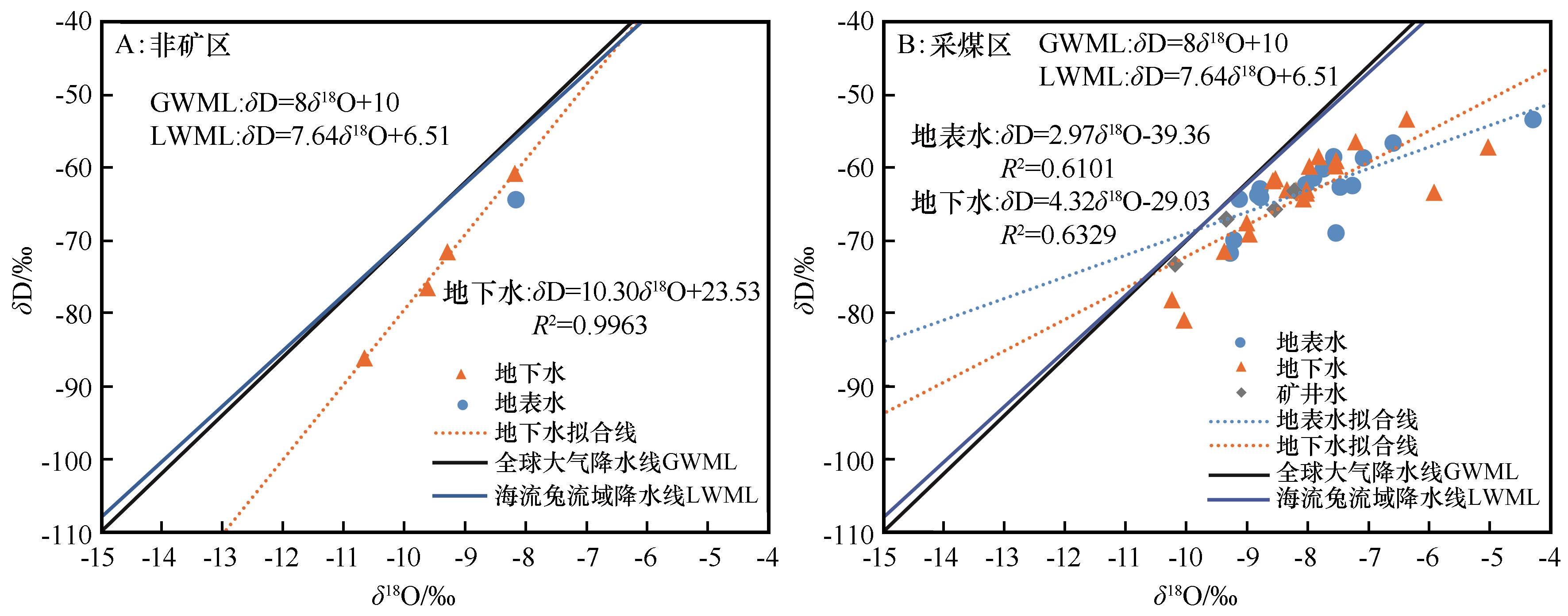

图6 地表水、地下水和矿井水氢氧同位素关系

Fig.6 The hydrogen and oxygen isotopes of surface water， groundwater and mine water

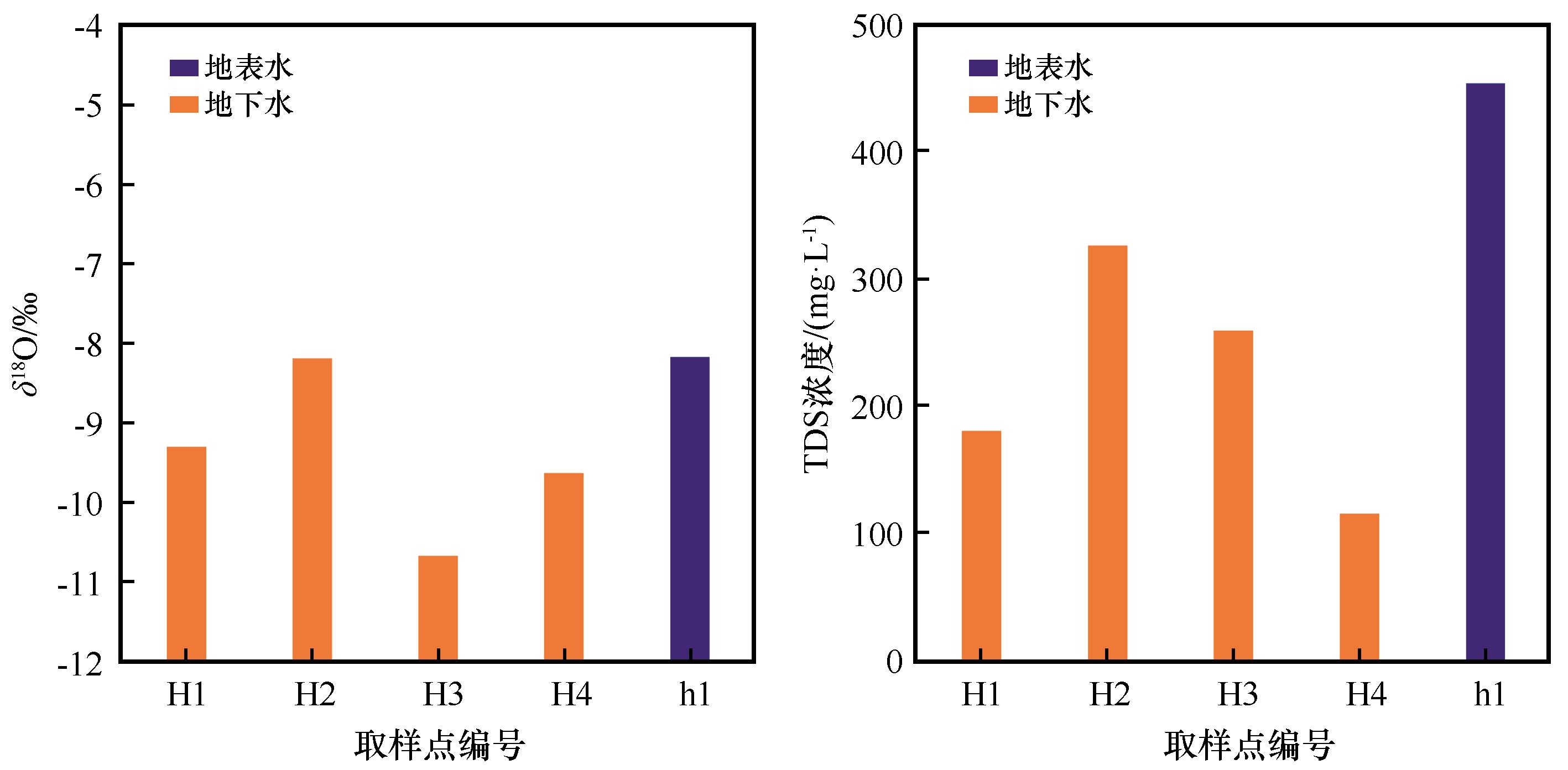

图7 天然流域地表水和地下水δ18O、可溶性固形物（TDS）浓度变化

Fig.7 Variation of TDS and δ18O concentration of surface water and groundwater in natural basin

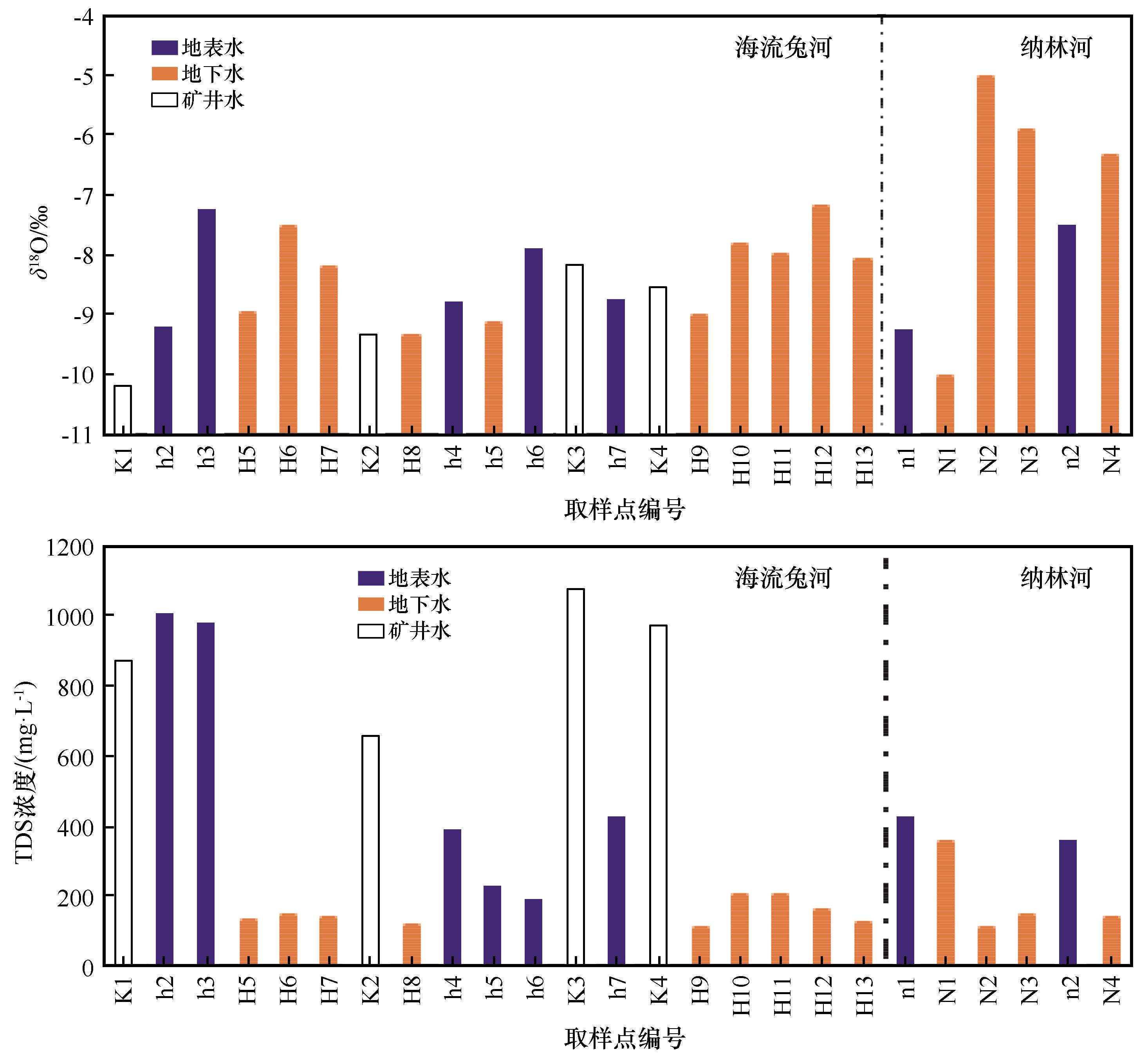

图8 采矿区地表水、地下水和矿井水δ18O和可溶性固形物（TDS）浓度沿程变化

Fig.8 Variation of TDS and δ18O concentration of surface water， ground water and mine water in the mining area

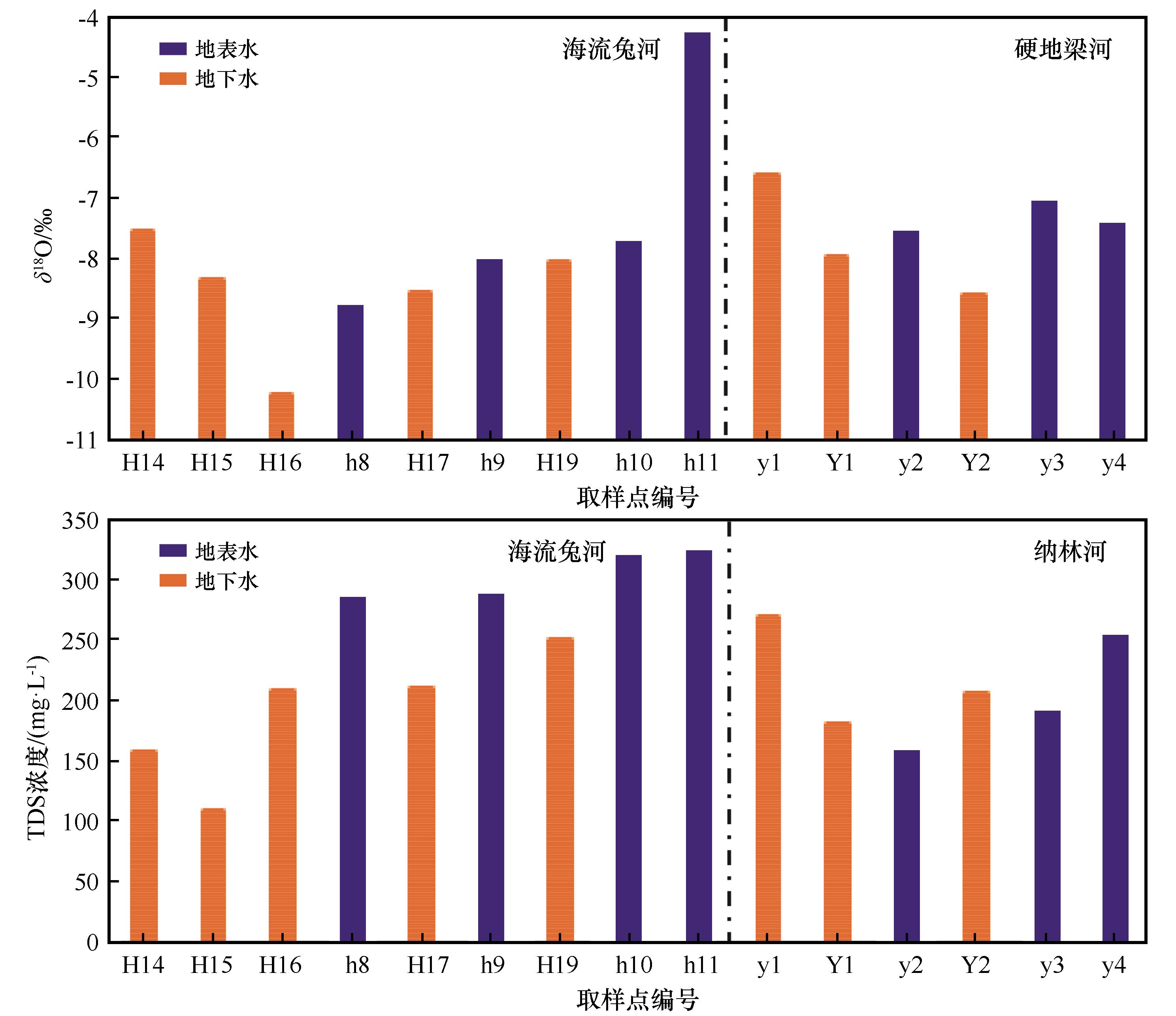

图9 矿区下游地表水和地下水δ18O和可溶性固形物（TDS）浓度沿程变化

Fig.9 Variation of TDS and δ18O concentration of surface water and groundwater in the downstream of the mine

图10 研究区不同水体水化学Gibbs图

Fig.10 Different water samples of Gibbs plots in the study area

参考文献 48

1	Sun W Y， Mu X M， Song X Y，et al.Changes in extreme temperatureand precipitation events in the Loess Plateau （China） during 1960-2013 under global warming［J］.Atmospheric Research，2016，168（22）：33-48.
2	Almnaserr N， Sankarasubramanian A.Role of climate variability in modulating the surface water and ground-water interaction over the southeast United States［J］.Journal of Hydrologic Enginee-ring，2012，17（9）：1001-1010.
3	黄元，岳德鹏，于强，等.磴口县地表水与地下水时空变化特征及交互作用［J］.中国沙漠，2019，39（1）：161-170.
4	刘芳，曹广超，曹生奎，等.祁连山南坡主要流域河水稳定同位素特征及补给关系［J］.中国沙漠，2020，40（6）：151-161.
5	Guang Y， He X L， Li X L，et al.Transformation of surface water and groundwater and water balance in the agricultural irrigation area of the Manas River Basin，China［J］.International Journal of Agricultural and Biological Engineering，2017，10（4）：107-118.
6	Sun X S， Lu S， Gao R M，et al.Groundwater flow path determination during riverbank filtration affected by groundwater exploition：a case study of Liao River，Northeast China［J］.Hydrological Science Journal，2017，62（14）：2331-2347.
7	Hao S， Li F， Li Y，et al.Stable isotope evidence for identifying the recharge mechanisms of precipitation，surface water，and groundwater in the Ebinur Lake basin［J］.Science of the Total Environment，2019，657（20）：1041-1050.
8	Qin W， Han D， Song X，et al.Environmental isotopes （δ ¹⁸O，δ ²H，²²²Rn） and hydrochemical evidence for understanding rainfall-surface water-groundwater transformations in a polluted karst area［J］.Journal of Hydrology，2021，592：125748.
9	孙从建，陈伟.基于稳定同位素的海河源区地下水与地表水相互关系分析［J］.地理科学，2018，38（5）：790-799.
10	雷义珍，曹生奎，曹广超，等.基于氢氧稳定同位素和水化学的青藏高原高寒内陆河流域水文过程示踪研究［J］.地理研究，2021，40（5）：1239-1252.
11	Katsanou K， Lambrakis N， D'AlesssandroL W，et al.Chemical parameters as natural tracers in hydrogeology：a case study of Louros karst system，Greece［J］.Hydrogeology Journal，2017（25）：487-499.
12	孔令健，姜春露，郑刘根，等.淮北临涣矿采煤沉陷区不同水体水化学特征及其影响因素［J］.湖泊科学，2017，29（5）：1158-1167.
13	Daniele P， Josie G， Luis A H，et al.Water sources for root water uptake：using stable isotopes of hydrogen and oxygen as a research tool in agricultural and agroforestry systems［J］.Agriculture Ecosystems & Environment，2020，291：106790.
14	Fu C C， Lu X Q， Ma J F，et al.A hydrochemistry and multi-isotopic study of groundwater origin and hydrochemical evolution in the middle reaches of the Kuye River basin［J］.Applied Geochemistry，2018，98：82-93.
15	Lin Y J， Zheng M P， Ye C Y.Hydromagnesite precipitation in the Alkaline Lake Dujiali，central Qinghai-Tibetan Plateau： constraints on hydromagnesite precipitation from hydrochemistry and stable isotopes［J］.Applied Geochemistry，2017，78：139-148.
16	韩玉，卢文喜，李峰平，等.浑河流域地表水地下水水质耦合模拟［J］.中国环境科学，2020，40（4）：1677-1686.
17	Yang Q， Mu H， Guo J，et al.Temperature and rainfall amount effects on hydrogen and oxygen stable isotope in precipitation［J］.Quaternary International，2019，519：25-31.
18	Xia C， Liu G， Mei J，et al.Characteristics of hydrogen and oxygen stable isotopes in precipitation and the environmental controls in tropical monsoon climatic zone［J］.International Journal of Hydrogen Energy，2019，44（11）：5417-5427.
19	Gammons C H， Poulson O S R， Pellicori D A，et al.The hydrogen and oxygen isotopic composition of precipitation，evaporated mine water，and river water in Montana，USA［J］.Journal of Hydrology，2006，328（1/2）：319-330.
20	Bethke P M， Rye R O.Environment of ore deposition in the Creede mining district，San Juan Mountains，Colorado：part IV，source of fluids，from oxygen，hydrogen，and carbon isotope studies［J］.Economic Geology，1979，74（8）：1832-1851.
21	Wo E K P， Wirmvem M J， Fantong W Y，et al.Isotopic composition of precipitation and groundwater onshore of the Rio del Rey Basin，southwest Cameroon：local meteoric lines and recharge［J］.Applied Water Science，2021，11（8）：1-14.
22	Reynaga D K M， Millaire J F， Baldras X C，et al.Building Mexican isoscapes：oxygen and hydrogen isotope data of me-teoric water sampled across Mexico［J］.Data in Brief，2021，36：101296.
23	姜海宁，谷洪彪，迟宝明，等.新疆昭苏-特克斯盆地地表水与地下水转化关系研究［J］.干旱区地理，2016，39（5）：1078-1088.
24	杜明亮，吴彬，胡钟林，等.霍景涅里辛沙漠地下水化学和同位素特征［J］.中国沙漠，2018，38（4）：858-864.
25	Chu H B， Wei J， Wang R，et al.Characterizing the interaction of groundwater and surface water in the karst aquifer of Fangshan，Beijing （China）［J］.Hydrogeology Journal，2017，25（2）：575-588.
26	曾妍妍，周金龙，贾瑞亮，等.新疆祁漫塔格地区地表水水化学特征及成因分析［J］.干旱区资源与环境，2017，31（6）：64-70.
27	Chen J S， Sun X X， Gu W Z，et al.Isotopic and hydroche-mical data to restrict the origin of the groundwater in the Badain Jaran Desert，Northern China［J］.Geochemistry International，2012，50（5）：455-465.
28	Zhu B Q， Yang X P.The origin and distribution of soluble salts in the sand seas of northern China［J］.Geomorphology，2010，123（3）：232-242.
29	Bajracharya R， Nakamura A T， Ghimre S，et al.Identifying groundwater and river water interconnections using hydro-chemistry，stable isotopes，and atatistical methods in Hanu-mante River，Kathmandu Valley，Central Nepal［J］.Water，2020，12（6）：1524.
30	Wang P， Yu J J， hang Y C，et al.Groundwater recharge and hydrogeochemical evolution in the Ejina Basin，northwest China［J］.Journal of Hydrology，2013，476：72-86.
31	Xing L N， Guo H N， Zhan Y H.Groundwater hydroche-mical characteristics and processes along flow paths in the North China Plain［J］.Journal of Asian Earth Sciences，2013，70/71（1）：250-264.
32	孙亚军，崔思源，徐智敏，等.西部典型侏罗系富煤区地下水补径排的同位素特征［J］.煤炭学报，2017，42（2）：293-299.
33	Jahanshahi R， Zare M.Delineating the origin of groundwater in the Golgohar Mine Area of Iran using stable isotopes of ²H and ¹⁸O and hydrochemistry［J］.Mine Water and the Environment，2017，36（4）：550-563.
34	He S Y， Richards K.Stable isotopes in monsoon precipitation and water vapour in Nagqu，Tibet，and their implications for monsoon moisture［J］.Journal of Hydrology，2016，540：615-622.
35	Li W， Wang Q Q， Liu S L，et al.Study on the creep permeabi-lity of miningcracked N₂ laterite as the key aquifuge for presserv-ing water resources in Northwestern China［J］.Inter-national Journal of Coal Science & Technology，2018，5（3）：315-327.
36	刘佳驹，郭怀成.雅鲁藏布江河水氢氧同位素时空变化特征［J］.中国环境科学，2021，41（11）：5194-5200.
37	Craig H.Isotopic variations in meteoric waters［J］.Science，196，133（3465）：1702-1730.
38	Nofal S， Travi Y， Cognardplancq A L，et al.Impact of infiltrating irrigation and surface water on a Mediterranean alluvial aquifer in France using stable isotopes and hydrochemistry，in the context of urbanization and climate change［J］.Hydrogeology Journal，2019，27（6）：2211-2229.
39	Zhu G， Wu X， Ge J，et al.Influence of mining activities on gr-oundwater hydrochemistry and heavy metal migration using a self-oganizing map （SOM）［J］.Journal of Cleaner Produ-ction，2020，257：120664.
40	谷洪彪，迟宝明，王贺，等.柳江盆地地表水与地下水转化关系的氢氧同位素和水化学证据［J］.地球科学进展，2017（8）：789-799.
41	郭巧玲，熊新芝，姜景瑞.窟野河流域地表水-地下水的水化学特征［J］.环境化学，2016，35（7）：1372-1380.
42	殷晓曦，陈陆望，谢文苹，等.采动影响下矿区地下水主要水-岩作用与水化学演化规律［J］.水文地质工程地质，2017，44（5）：33-39.
43	Gibbs R J.Meachanisms controlling world water chemistry［J］.Science，1970（3962）：1088-1090.
44	李书鉴，韩晓，王文辉，等.无定河流域地表水地下水的水化学特征及控制因素［J］.环境科学，2022，43（1）：220-229.
45	Yang Z， Zhou Y， Wenninger J，et al.Groundwater and surface-water interactions and impacts of human activities in the Hailiutu catchment，northwest China［J］.Hydrogeology Journal，2017，25（5）：1341-1355.
46	曾帝，吴锦奎，李洪源，等.西北干旱区降水中氢氧同位素研究进展［J］.干旱区研究，2020，37（4）：857-869.
47	冀瑞君，彭苏萍，范立民，等.神府矿区采煤对地下水循环影响：以窟野河中下游流域为例［J］.煤炭学报，2015，40（4）：938-943.
48	Zhang X， Li X， Gao X.Hydrochemistry and coal mining activity induced karst water quality degradation in the Niangziguan karst water system，China［J］.Environmental Science and Pollution Research，2016，23（7）：6286-6299.
